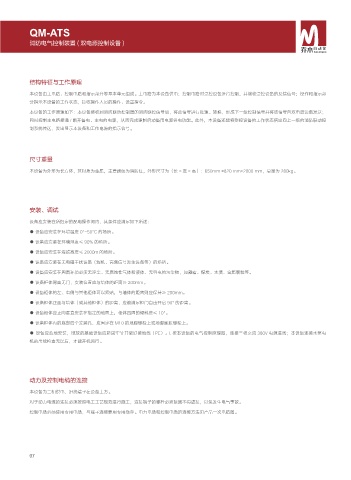

QM-ATS
消防电气控制装置 ( 双电源控制设备 )

结构特征与工作原理

本设备由主电路、控制电路和指示部分等基本单元组成。主电路为本设备供电；控制电路对受控设备进行控制，并接收受控设备的反馈信号；操作和指示部
分指示本设备的工作状态，接收操作人员的操作、设置指令。

本设备的工作原理如下：本设备接收到消防联动控制器的消防联控信号后，将此信号进行处理、转换，形成下一级控制信号并将该信号向双电源设备发送；
同时控制主电路接通 / 断开备电、主电的电源，从而完成强制启动备用电源供电功能。此外，本设备还能将受控设备的工作状态信息向上一级的消防联动控
制系统传送，发出显示本设备和工作电源的指示信号。

尺寸重量
本设备为外形为长方体，其材质为金属，主要颜色为消防红，外形尺寸为（长 × 宽 × 高）：650mm ×820 mm×2000 mm，总量为 280kg。

安装、调试

设备应安装在所指定的配电操作间内，其条件应满足如下所述：
● 设备应安装在环境温度 0º~50ºC 的场所。
● 设备应安装在环境湿度≤ 90% 的场所。

● 设备应安装在海拔高度≤ 2000m 的场所。
● 设备应安装在无电磁干扰设备（焊机、高频信号发生设备等）的场所。
● 设备应安装在周围环境必须无浮尘、无腐蚀性气体和液体、无导电的污染物，如凝霜、煤炭、水渍、金属颗粒等。
● 设备柜体背面无门，安装位置应与墙体的距离≥ 200mm。
● 设备柜体的左、右侧与其他柜体可以紧贴，与墙体的距离则应保持≥ 200mm。
● 设备柜体正面与墙体（或其他柜体）的距离，应能满足柜门自由开启 90º 的距离。

● 设备柜体应正向垂直安装在指定的地面上，柜体四周的倾斜度≤ 10º。
● 设备柜体内的底部四个安装孔，应固定在 M10 的地脚螺栓上或地脚膨胀螺栓上。
● 设备应落地安装，墩放的基础设备应紧固牢靠并做好接地线（PE）。l. 按本设备的电气控制原理图，连接三相交流 380V 电源进线；本设备连接水泵电
机的出线检查无误后，才能开机运行。

动力及控制电缆的连接

本设备为三相供电，进线端子在设备上方。
对于动力电缆的连接必须按照电工工艺规范进行施工，连接端子的螺栓必须紧固不得虚接，以免发生电气事故。
控制电缆必须使用专用电缆，与端子连接要用专用线鼻。电力电缆和控制电缆的连接方法见产品一次电路图。

07
