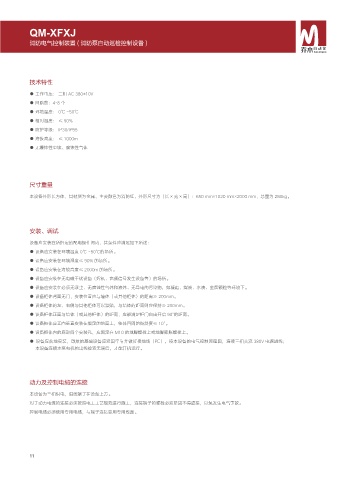

QM-XFXJ
消防电气控制装置 ( 消防泵自动巡检控制设备 )
技术特性
● 工作电压： 三相 AC 380±10V
● 回路数：4-8 个
● 环境温度： 0℃ ~50℃
● 相对湿度： ≤ 90%
● 防护等级： IP30/IP55
● 海拔高度： ≤ 1000m
● 无爆炸性尘埃、腐蚀性气体
尺寸重量
本设备外形长方体，其材质为金属，主要颜色为消防红，外形尺寸为（长 × 宽 × 高）：650 mm×1020 mm×2000 mm，总量为 280kg。
安装、调试
设备应安装在所指定的配电操作间内，其条件应满足如下所述：
● 设备应安装在环境温度 0℃ ~50℃的场所。
● 设备应安装在环境湿度≤ 90% 的场所。
● 设备应安装在海拔高度≤ 2000m 的场所。
● 设备应安装在无电磁干扰设备（焊机、高频信号发生设备等）的场所。
● 设备应安装在必须无浮尘、无腐蚀性气体和液体、无导电的污染物，如凝霜、煤炭、水渍、金属颗粒等环境下。
● 设备柜体背面无门，安装位置应与墙体（或其他柜体）的距离≥ 200mm。
● 设备柜体的左、右侧与其他柜体可以紧贴，与墙体的距离则应保持≥ 200mm。
● 设备柜体正面与墙体（或其他柜体）的距离，应能满足柜门自由开启 90°的距离。
● 设备柜体应正向垂直安装在指定的地面上，柜体四周的倾斜度≤ 10°。
● 设备柜体内的底部四个安装孔，应固定在 M10 的地脚螺栓上或地脚膨胀螺栓上。
● 设备应落地安装，墩放的基础设备应紧固牢靠并做好接地线（PE），按本设备的电气控制原理图，连接三相交流 380V 电源进线；
本设备连接水泵电机的出线检查无误后，才能开机运行。
动力及控制电缆的连接
本设备为三相供电，进线端子在设备上方。
对于动力电缆的连接必须按照电工工艺规范进行施工，连接端子的螺栓必须紧固不得虚接，以免发生电气事故。
控制电缆必须使用专用电缆，与端子连接要用专用线鼻。
