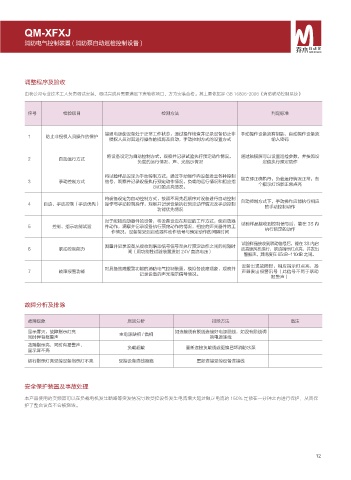

QM-XFXJ
消防电气控制装置 ( 消防泵自动巡检控制设备 )
调整程序及验收
由我公司专业技术工人负责调试安装，调试完成后需要满足下表验收项目，方为安装合格。其主要依据是 GB 16806-2006《消防联动控制系统》
序号 检验项目 检测方法 判定标准
接通电源使设备处于正常工作状态。通过操作检查并记录设备防止非 手动操作设备须有钥匙、自动操作设备须
1 防止非授权人员操作的保护
授权人员对其进行操作的措施及自动，手动控制方式的设置方式 输入密码
将设备设定为自动控制方式，观察并记录试验执行预定动作情况， 通过触摸屏可以设置巡检参数，并按照设
2 自动运行方式
负载的运行情况，声、光指示情况 定值执行预定动作
将试验样品设定为手动控制方式，通过手动操作向设备发出各种控制
3 手动控制方式 信号，观察并记录设备执行预定动作情况，负载的运行情况和相应指 能立即正确执行，负载运行情况正常，各
个指示灯均能正常点亮
示灯的点亮情况。
将设备设定为自动控制方式，按照不同先后顺序对设备进行自动控制 自动控制方式下，手动操作应能执行相应
4 自动、手动控制（手动优先） 操作与手动控制操作，观察并记录设备执行预定动作情况及手动控制
功能优先情况 的手动控制动作
对于配接启动器件的设备，将设备设定在规定的工作方式，使启动器
5 控制、指示功能试验 件动作，观察并记录设备执行预定动作的情况，相应的声光器件的工 试验样品接收到控制信号后，能在 3S 内
执行预定的动作
作情况，设备接受到启动器件动作信号与预定动作的间隔时间
试验样品接收到联动信号后，能在 3S 内启
测量并记录设备从接收到联动信号信号至执行预定动作之间的间隔时
6 联动控制能力 动高速风机运行，联动指示灯点亮，并发出
间（用功能性试验装置发射 24V 直流电压）
警报声，其响度在 65dB~110dB 之间。
设备出现故障时，相应指示灯点亮，扬
对具备故障报警功能的消防电气控制装置，模拟各故障现象，观察并
7 故障报警功能 声器发出报警讯号（此信号不同于联动
记录设备的声光指示信号情况。
报警声）
故障分析及排除
故障现象 原因分析 排除方法 备注
显示屏灭，故障指示灯亮 主电源缺相 / 错相 如连接线有脱线连接好电源脱线，如没有脱线调
同时伴有报警声 换电源连线
故障指示亮，同时有报警声， 负载超载 重新连接负载线或更换已坏消防水泵
显示屏不亮
运行指示灯亮受控设备指示灯不亮 受控设备连线断路 重新连接受控设备连接线
安全保护装置及事故处理
本产品使用的变频器可以在负载电机发生断路等突发情况导致受控设备发生电流增大超过额定电流的 150% 是能在一分钟之内进行保护，从而保
护了整台设备不会被烧毁。
