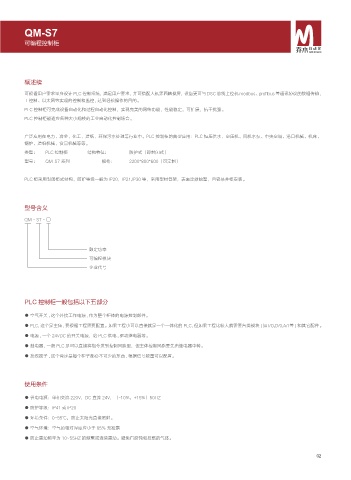

QM-S7
可编程控制柜

概述续

可根据用户需求量身设计 PLC 控制系统，满足用户要求，并可搭配人机界面触摸屏，设备更可与 DSC 总线上位机 modbus、profibus 等通讯协议的数据传输，
工控制、以太网等实现的控制和监控 , 达到轻松操作的目的。
PLC 控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定，可扩展，抗干扰强。
PLC 控制柜能适应各种大小规模的工业自动化控制场合。

广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。PLC 控制柜的典型应用：PLC 恒压供水、空压机、风机水泵、中央空调、港口机械、机床、
锅炉、造纸机械、食品机械等等。
类型： PLC 控制柜 结构特征： 防护式（即封闭式）
型号： QM-S7 系列 规格： 2200*800*600（可定制）

PLC 柜采用封闭柜式结构，防护等级一般为 IP20，IP21,IP30 等，采用型材骨架，表面涂敷喷塑，且容易并柜安装。

型号含义

QM - S7 - □

额定功率
可编程模块
企业代号

PLC 控制柜一般包括以下五部分

● 空气开关 , 这个外接工作电源 , 作为整个柜体的电源控制部件。
● PLC, 这个是主角 , 要根据工程需要配置。如果工程小可以直接就是一个一体化的 PLC, 但如果工程比较大就需要各类模块 ( 如 I/O,D/0,A/I 等 ) 和其它配件。

● 电源 , 一个 24VDC 的开关电源，给 PLC 供电 , 驱动继电器等。
● 继电器 , 一般 PLC 是可以直接将指令发到控制回路里，但主体控制回路要先由继电器中转。
● 接线端子 , 这个肯定是每个柜子都必不可少的东西 , 根据信号数量可以配置。

使用条件

● 供电电源：单相交流 220V，DC 直流 24V，（-10%，+15%）50HZ
● 防护等级：IP41 或 IP20
● 环境条件：0~55℃，防止太阳光直接照射。
● 空气环境：空气的相对湿度应小于 85% 无凝露

● 防止震动频率为 10~55HZ 的频繁或连续震动。避免有腐蚀和易燃的气体。

02
