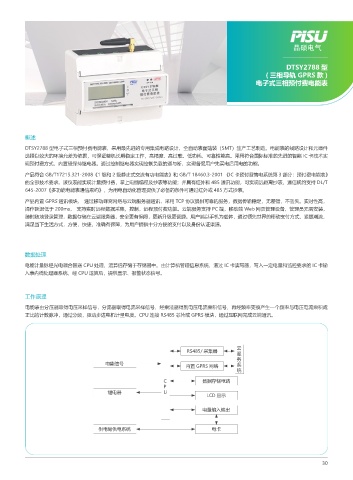

DTSY2788 型
( 三相导轨 GPRS 款 )
电子式三相预付费电能表

概述
DTSY2788 型电子式三相预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件
选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能 IC 卡技术实
现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。
产品符合 GB/T17215.321-2008《1 级和 2 级静止式交流有功电能表》和 GB/T 18460.3-2001 《IC 卡预付费售电系统第 3 部分：预付费电能表》
的全部技术要求。该仪表能实现计量预付费，掌上电脑编程及抄表等功能；并具有红外和 485 通讯功能，可实现远距离抄表，通信规约支持 DL/T
645-2007《多功能电能表通信规约》，为用电自动化管理提供了必备的条件可通过红外或 485 方式抄表。

产品内置 GPRS 通讯模块， 通过移动蜂窝网络与云端服务器通讯，采用 TCP 协议提供可靠的服务，数据传输稳定，无差错，不丢失。实时性高，
操作延迟低于 200ms， 支持实时远程数据采集，控制，远程预付费功能。云端服务支持 PC 端，移动端 Web 网页管理设备，管理员无需安装，
随时随地登录管理，数据存储在云端服务器，安全更有保障，更新升级更便捷。用户端以手机为载体，通过领先世界的移动支付方式，紧跟潮流，
满足当下生活方式，方便，快捷，准确有保障，为用户提供十分方便的支付以及身份认证渠道。

数据处理
电能计量脉经光电耦合器送 CPU 处理，运算后存储于存储器中。由计算机管理信息系统，通过 IC 卡读写器，写入一定电量和监控要求的 IC 卡输
入表内微处理器系统，经 CPU 运算后，提供显示、报警状态信号。

工作原理
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成
正比的计数脉冲，通过分频，驱动步进电机计量电度。CPU 连接 RS485 芯片或 GPRS 模块，通过互联网完成云端通讯。

云
RS485/ 采集器 服
务
电能信号 内置 GPRS 网络 系
统

C 数据存储电路
P
继电器 U
LCD 显示

电量输入输出

供电局供电系统 电卡
