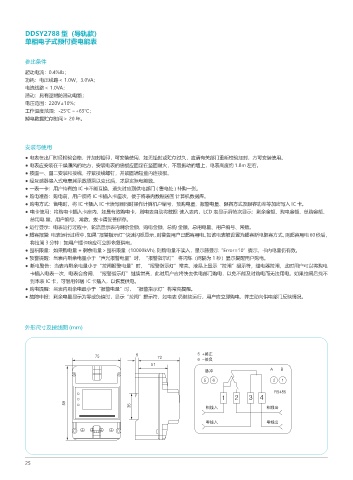

DDSY2788 型（导轨款）
单相电子式预付费电能表

参比条件
起动电流：0.4%Ib；
功耗：电压线路＜ 1.0W，3.0VA；
电流线路＜ 1.0VA；
潜动：具有逻辑防潜动电路；
电压范围：220V±10%；
工作温度范围：-25℃ ~+65℃；
掉电数据贮存时间＞ 20 年。

安装与使用
● 电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
● 电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约 1.8m 左右。
● 按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。
● 经互感器接入式电表其示数须乘以变比后，才是实际电能数。
● 一表一卡：用户持有的 IC 卡不能互换，遗失时应到供电部门 ( 售电处 ) 补购一张。
● 购电准备：购电前，用户须将 IC 卡插入卡座次，便于将表内数据送回 计算机数据库。
● 购电方式：售电时，将 IC 卡插入 IC 卡读写器同时操作计算机户编号、预购电量、报警电量、限容方式及限容功率等加密写入 IC 卡。
● 电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据 读入表内，LCD 表显示屏依次显示：剩余金额、购电金额、总购金额、
总用电 量、用户编号、常数，拔卡请妥善保存。
● 运行显示：电表运行过程中，轮流显示表内剩余金额、购电金额、总购 金额、总用电量、用户编号、常数。
● 超容报警：电表运行过程中，如果“报警指示灯”快速闪烁显示，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电60秒后，
将拉闸 3 分钟：如用户插卡响应可立即恢复供电。
● 囤积限量：如果购电量 + 剩余电量＞囤积限量（10000kVh), 则购电量不读入，显示器显示“Error=10”提示，卡内电量仍有效。
● 预警提醒：当表内剩余电量小于“声光报警电量”时，“报警指示灯” 将闪烁（间隔为 1 秒）显示提醒用户购电。
● 断电警告：当表内剩余电量小于“拉闸报警电量”时，“报警指示灯”常亮，液晶上显示“拉闸”提示符，继电器拉闸，此时用户可以将购电
卡插入电表一次，电表会合闸，“报警指示灯”继续常亮，此时用户应将快去供电部门购电，以免不能及时购电而无法用电。如果拉闸后找不
到本表 IC 卡，可借用邻居 IC 卡插入，以恢复供电。
● 购电提醒：当表内剩余电最小于“报警电量”时，“报警指示灯”将常亮提醒。
● 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表 仍继续运行，用户应立即购电，并主动向供电部门反映情况。

外形尺寸及接线图 (mm)

ଋൣ
ଋ᠆

ᑡу " #

34

ᄰጲЙ ᄰጲѢ

ᭅጲЙ ᭅጲѢ

25
