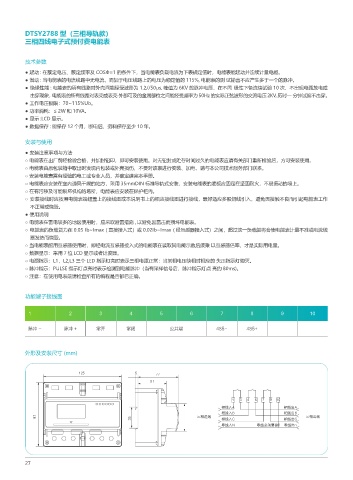

DTSY2788 型（三相导轨款）
三相四线电子式预付费电能表

技术参数
● 起动 : 在额定电压、额定频率及 COSФ=1 的条件下，当电能表负载电流为下表规定值时，电能表能起动并连续计量电能。
● 潜动 : 当电能表的电流线路中无电流，而加于电压线路上的电压为额定值的 115%, 电能表的测 试输出不应产生多于一个的脉冲。
● 绝缘性能 : 电能表的所有线路对外壳间能经受波形为 1.2//50μs, 峰值为 6KV 的脉冲电压，在不同 极性下备连续试验 10 次，不出现电弧放电或
击穿现象，电能表的所有线路对表壳或表壳 外部可及的金属部位之间能经受频率为 50Hz 的实际正弦波形的交流电压 2KV, 历时一 分钟试验不击穿。
● 工作电压极限：70~115%Ub。
● 功率消耗：≤ 2W 和 10VA。
● 显示 :LCD 显示。
● 数据保存 : 能保存 12 个月，断电后，资料保存至少 10 年。

安装与使用
● 安装注意事项与方法
○ 电能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后，方可安装使用。
○ 电能表由原包装箱中取出时发现内包装或外壳损伤，不要对该表进行安装、加电，请与本公司技术服务部门联系。
○ 安装电能表需有经验的电工或专业人员，并确定读完本手册。
○ 电能表应安装在室内通风干燥的地方，采用 35mmDIN 标准导轨式安装，安装电能表的底板应固定在坚固耐火，不易振动的墙上。
○ 在有污秽及可能损坏机构的场所，电能表应安装在保护柜内。
○ 安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，最好适应多股铜线引入，避免因接触不良而引起电能表工作
不正常或烧毁。
● 使用说明
○ 电能表在雷电较多的地区使用时，应釆取避雷措施 , 以避免因雷击而损坏电能表。
○ 电能表的负载货力在 0.05 Ib~Imax ( 直接接入式）或 0.02Ib~Imax ( 经互感器接入式）之间，超过这一负载能将会使电能表计量不准或电流线
圈发热而烧毁。
○ 当电能表配用互感器使用时，即经电流互感器接入式的电能表在读取其电能示数后须乘 以互感器倍率，才是实际用电量。
○ 数据显示：采用 7 位 LCD 显示或者计度器。
○ 电源指示：L1，L2,L3 三个 LED 指示灯亮时表示三相电源正常：当某相电压缺相时相应的 失压指示灯熄灭。
○ 脉冲指示：PULSE 指示灯点亮时表示检测到电能脉冲（当有采样信号后，脉冲指示灯点 亮约 80ms)。
○ 注意：在使用电表前请检查所有的编程是否都已正确。

功能端子接线图

1 2 3 4 5 6 7 8 9 10

脉冲 - 脉冲 + 常开 常闭 公共端 485- 485+

外形及安装尺寸 (mm)

Ⱔ㏫ڑ" Ⱔ㏫ܦ"
Ⱔ㏫ڑ# Ⱔ㏫ܦ#
̵Ⱔ䔇㏫ Ⱔ㏫ڑ$ Ⱔ㏫ܦ$ ̵Ⱔܦ㏫
䰢㏫ڑ/ 䰢㏫ᓱ䶧㺭ᣑ善 䰢㏫ܦO

27
