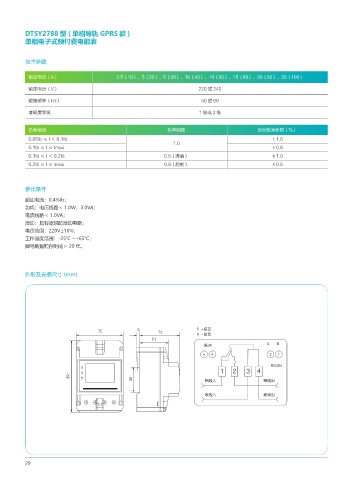

DTSY2788 型 ( 单相导轨 GPRS 款 )
          单相电子式预付费电能表


          技术参数


           额定电流(A)                      2.5(10)、5(20)、5(30)、10(40)、10(60)、15(60)、20(80)、30(100)
           额定电压(V)                                                  220 或 240

           额定频率(Hz)                                                  50 或 60
           准确度等级                                                    1级或2级


           负载电流                                           功率因数                          百分数误差限(%)
           0.05Ib ≤ I < 0.1Ib                                                                ±1.0
                                                           1.0
           0.1Ib ≤ I ≤ Imax                                                                  ±0.6
           0.1Ib ≤ I < 0.2Ib                            0.5(滞后)                              ±1.0
           0.2Ib ≤ I ≤ Imax                             0.8(超前)                              ±0.6



          参比条件
          起动电流:0.4%Ib;
          功耗:电压线路< 1.0W,3.0VA;
          电流线路< 1.0VA;
          潜动:具有逻辑防潜动电路;
          电压范围:220V±10%;
          工作温度范围:-25℃ ~+65℃;
          掉电数据贮存时间> 20 年。




          外形及安装尺寸 (mm)










                                                                       ଋൣ
                                                                       ଋ᠆

                                                                      ᑡу                   "  #

                                                                                            34


                                                                      ᄰጲЙ                 ᄰጲѢ

                                                                      ᭅጲЙ                 ᭅጲѢ












          29
