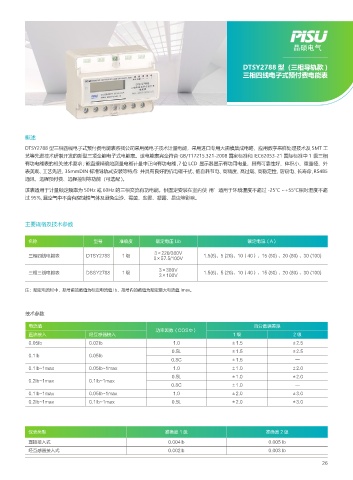

DTSY2788 型（三相导轨款 )
三相四线电子式预付费电能表

概述
DTSY2788 型三相四线电子式预付费电能表系我公司采用微电子技术计量电能，采用进口专用大规模集成电路，应用数字采样处理技术及 SMT 工
艺等先进技术研制开发的新型三项全能电子式电能表。该电能表完全符合 GB/T17215.321-2008 国家标准和 IEC62053-21 国际标准中 1 级三相
有功电能表的相关技术要求 ; 能直接精确地测量电能计量中正向有功电能 ,7 位 LCD 显示器显示有功用电量，具有可靠性好、体积小、重量轻、外
表美观、工艺先进、35mmDIN 标准导轨式安装等特点：并具有良好的抗电磁干扰、低自耗节电、高精度、髙过载、高稳定性、防窃电、长寿命 ,RS485
通讯、远程预付费、远程控制等功能（可选配 )。
该表适用于计量额定频率为 50Hz 或 60Hz 的三相交流有功电能。供固定安装在室内使 用’适用于环境温度不超过 -25℃ ~+55℃相对湿度不超
过 95%, 且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

主要规格及技术参数

名称 型号 准确度 额定电压 Ub 额定电流（A）

3×220/380V
三相四线电能表 DTSY2788 1级 1.5(6)、5 (20)、10（40）、15 (60) 、20 (80) 、30 (100)
3×57.5/100V
3×380V
三相三线电能表 DSSY2788 1级 1.5(6)、5 (20)、10（40）、15 (60) 、20 (80) 、30 (100)
3×100V
注：额定电流栏中，括号前的数值为标定电流值 Ib，括号内的数值为额定最大电流值 Imax。

技术参数

电流值 百分数误差限
功率因数（COSФ）
直流接入 经互感器接入 1级 2级
0.05Ib 0.02Ib 1.0 ±1.5 ±2.5
0.5L ±1.5 ±2.5
0.1Ib 0.05Ib
0.8C ±1.5 —
0.1Ib~1max 0.05Ib~1max 1.0 ±1.0 ±2.0
0.5L ±1.0 ±2.0
0.2Ib~1max 0.1Ib~1max
0.8C ±1.0 —
0.1Ib~1max 0.05Ib~1max 1.0 ±2.0 ±3.0
0.2Ib~1max 0.1Ib~1max 0.5L ±2.0 ±3.0

仪表类型 准确度 1 级 准确度 2 级
直接接入式 0.004Ib 0.005 Ib
经互感器接入式 0.002Ib 0.003 Ib
