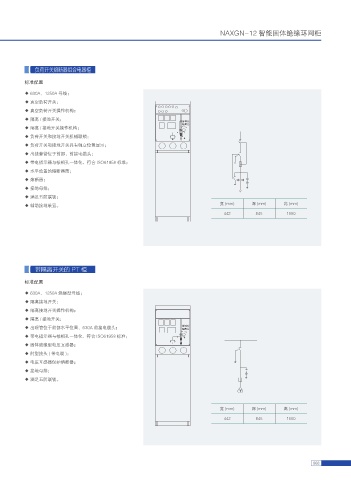

NAXGN-12 智能固体绝缘环网柜

负荷开关熔断器组合电器柜

标准配置

◆ 630A、1250A 母线；
◆ 真空负荷开关；
◆ 真空负荷开关操作机构；
◆ 隔离 / 接地开关； ଋڠՋ
ᬥሎՋ
◆ 隔离 / 接地开关操作机构；
◆ 负荷开关和接地开关机械联锁；
◆ 负荷开关和接地开关具有独立位置显示；
◆ 出线套管位于前部，前接电缆头；
◆ 带电指示器与核相孔一体化、符合 ISO61958 标准；
◆ 水平放置的熔断器筒；
◆ 熔断器；
◆ 接地母排；
◆ 满足五防联锁；
◆ 辅助接地装置。 宽 (mm) 深 (mm) 高 (mm)
442 845 1550

带隔离开关的 PT 柜

标准配置
◆ 630A、1250A 绝缘型母线；
◆ 隔离接地开关；
◆ 隔离接地开关操作机构；
◆ 隔离 / 接地开关；
◆ 出现管位于前部水平位置、630A 前接电缆头； ଋڠՋ
ᬥሎՋ
◆ 带电指示器与核相孔一体化、符合 ISO61958 标准；
◆ 固体绝缘型电压互感器；
◆ 肘型接头 ( 带电缆 )；
◆ 电压互感器保护熔断器；
◆ 接地母排；
◆ 满足五防联锁。

宽 (mm) 深 (mm) 高 (mm)

442 845 1550

068
