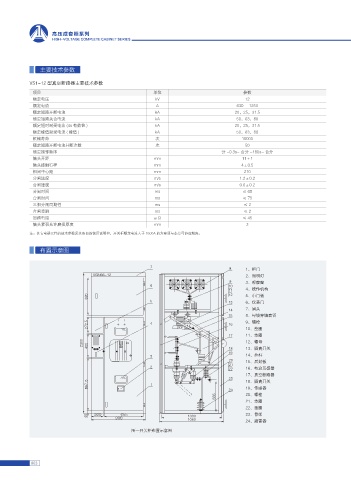

Page 72 - 石家庄市诺安电力设备有限公司

高压成套柜系列
HIGH-VOLTAGE COMPLETE CABINET SERIES

主要技术参数

VS1-12 型真空断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630 1250
额定短路开断电流 kA 20，25，31.5
额定短路关合电流 kA 50，63，80
额定短时耐受电流 (4s 有效值 ) kA 20，25，31.5
额定峰值耐受电流 ( 峰值 ) kA 50，63，80
机械寿命 次 10000
额定短路开断电流开断次数 次 50
额定操作顺序 分 -0.3s- 合分 -180s- 合分
触头开距 mm 11±1
触头接触行程 mm 4±0.5
相间中心距 mm 210
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
分闸时间 ms ≤ 60
合闸时间 ms ≤ 75
三相分闸同期性 ms ≤2
合闸弹跳 ms ≤2
回路电阻 μΩ ≤ 45
触头累积允许磨损厚度 mm 3
注：其它电器元件的技术参数见其各自的使用说明书，开关柜额定电流大于 1600A 的方案须与本公司协商解决。

布置示意图

ȟᴈ䬔
9(/ ȟ⚓ᬺ▛
ȟ㻮ᄋ⿃

ȟ᧹҈ᱦᲰ
ȟᄻ䬔Ძ
ȟЖ㶔䬔
ȟⰵ๠
ȟ⃹㏫⾫ළ຃ネ
ȟ㳦ᴿ
ȟ೗ఴ
ȟ೗ఴ
ȟ㳦⃹
ȟ䯀⻧ᐬڟ

ȟ៵ᱲ
ȟऺᄭᲫ

ȟ⩡≭ξᙋஔ
ȟⱋ⾦᫙䌛ஔ

ȟ䯀⻧ᐬڟ
ȟьᙋஔ
ȟ㳦ᴿ
ȟ೗ఴ
ȟ೗ఴ
ȟ俔᳢

ȟ䖫䰣ஔ
ప̬ᐬڟᴈጯ㒚⹦ᘻప

063
