XGN66-12(Z) 固定式封闭开关设备

安装

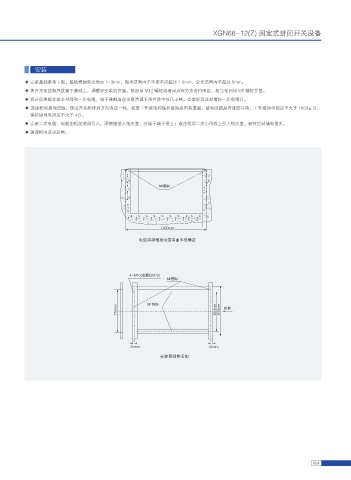

◆ 安装基础参考下图，基础槽钢突出地面 1-3mm，每米范围内不平度不应超过 1.5mm，全长范围内不超过 5mm。
◆ 将开关柜按顺序放置于基础上，调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定，柜与柜间用 M8 螺栓并紧。
◆ 拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。
◆ 连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于 1000μΩ，
保护接地电阻应不大于 4Ω。
◆ 安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。
◆ 清理柜内灰尘杂物。

Ἡ䧎

NN

⩡㐲⇋⌝ᵥᢚ⩡㐲ᑛᰞࡶᒰ⶚჆

. ᝂ㳦ᴝ.
Ἡ䧎

NN 㻾䧎 NN NN ᴈݹ

NN NN
Ⴕ㷱ദ⵬࣮㔯ప
