高压成套柜系列
HIGH-VOLTAGE COMPLETE CABINET SERIES

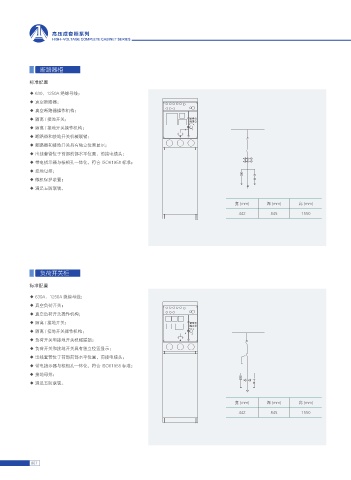

断路器柜

标准配置

◆ 630、1250A 绝缘母线；
◆ 真空断路器；
◆ 真空断路器操作机构；
◆ 隔离 / 接地开关； ଋڠՋ
ᬥሎՋ
◆ 隔离 / 接地开关操作机构；
◆ 断路器和接地开关机械联锁；
◆ 断路器和接地开关具有独立位置显示；
◆ 出线套管位于前部前部水平位置，前接电缆头；
◆ 带电指示器与核相孔一体化，符合 ISO61958 标准；
◆ 接地母排；
◆ 微机保护装置；
◆ 满足五防联锁。

宽 (mm) 深 (mm) 高 (mm)
442 845 1550

负荷开关柜

标准配置
◆ 630A、1250A 绝缘母线；
◆ 真空负荷开关；
◆ 真空负荷开关操作机构；
◆ 隔离 / 接地开关； ଋڠՋ
ᬥሎՋ
◆ 隔离 / 接地开关操作机构；
◆ 负荷开关和接地开关机械联锁；
◆ 负荷开关和接地开关具有独立位置显示；
◆ 出线套管位于前部前部水平位置，前接电缆头；
◆ 带电指示器与核相孔一体化，符合 ISO61958 标准；
◆ 接地母排；
◆ 满足五防联锁。

宽 (mm) 深 (mm) 高 (mm)
442 845 1550

067
