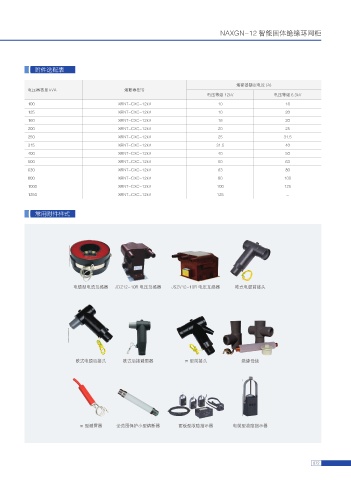

Page 81 - 石家庄市诺安电力设备有限公司

NAXGN-12 智能固体绝缘环网柜

附件选配表

熔断器额定电流 (A)
电压器容量 kVA 熔断器型号
电压等级 12kV 电压等级 6.3kV
100 XRNT-CXC-12kV 10 16
125 XRNT-CXC-12kV 10 20
160 XRNT-CXC-12kV 16 20
200 XRNT-CXC-12kV 20 25
250 XRNT-CXC-12kV 25 31.5
315 XRNT-CXC-12kV 31.5 40
400 XRNT-CXC-12kV 40 50
500 XRNT-CXC-12kV 50 63
630 XRNT-CXC-12kV 63 80
800 XRNT-CXC-12kV 80 100
1000 XRNT-CXC-12kV 100 125
1250 XRNT-CXC-12kV 125 -

常用附件样式

电缆型电流互感器 JDZ12-10R 电压互感器 JSZV12-10R 电压互感器 欧式电缆前接头

欧式电缆后接头 欧式后接避雷器 π 型前接头 绝缘母线

π 型避雷器 全范围保护小型熔断器 面板型故障指示器 电缆型故障指示器

072
