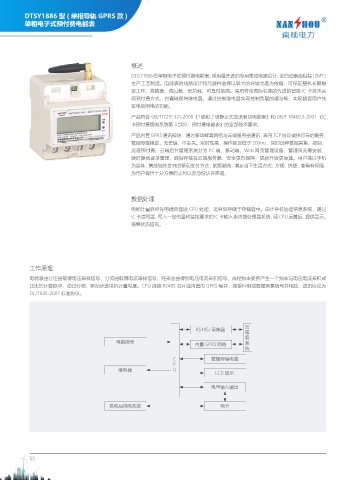

DTSY1886 型 ( 单相导轨 GPRS 款 )
单相电子式预付费电能表

概述

DDSY1886型单相电子式预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装（SMT）
生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳
定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能 IC 卡技术实
现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先
买电后用电的功能。
产品符合 GB/T17215.321-2008《1 级和 2 级静止式交流有功电能表》和 GB/T 18460.3-2001 《IC
卡预付费售电系统第 3 部分：预付费电能表》的全部技术要求。
产品内置 GPRS 通讯模块， 通过移动蜂窝网络与云端服务器通讯，采用 TCP 协议提供可靠的服务，
数据传输稳定，无差错，不丢失。实时性高，操作延迟低于 200ms，实时远程数据采集，控制，
远程预付费。云端后台管理系统分为 PC 端，移动端，Web 网页管理设备，管理员无需安装，
随时随地登录管理，数据存储在云端服务器，安全更有保障，更新升级更便捷。用户端以手机
为载体，集成领先世界的移动支付方式，紧跟潮流，满足当下生活方式，方便，快捷，准确有保障，
为用户提供十分方便的支付以及身份认证渠道。

数据处理
电能计量脉经光电耦合器送 CPU 处理，运算后存储于存储器中。由计算机管理信息系统，通过
IC 卡读写器，写入一定电量和监控要求的 IC 卡输入表内微处理器系统，经 CPU 运算后，提供显示、
报警状态信号。

工作原理
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成
正比的计数脉冲，通过分频，驱动步进电机计量电度。CPU 连接 RS485 芯片或内置的 GPRS 模块，接受控制或数据采集信号并相应，通讯协议为
DL/T645-2007 标准协议。

云
RS485/ 采集器
服
务
电能信号 内置 GPRS 网络 系
统
C 数据存储电路
P
继电器 U
LCD 显示
电量输入输出

供电局供电系统 电卡
