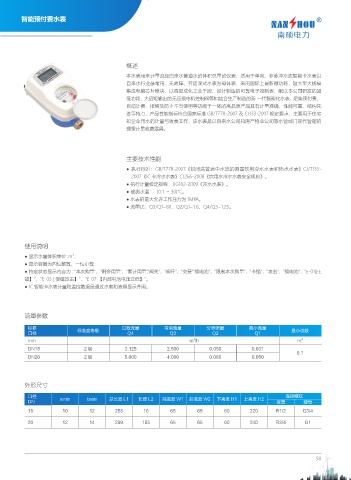

智能预付费水表

概述

本水表用来计量流经自来水管道水的体积总量的仪表，适用于单向、非脉冲水流智能卡水表以
自来水行业最常用、无故障、普通湿式水表为母体表，采用国际上最新微功耗，超大型大规模
集成电脑芯片模块，以高级成化工业手段，设计制造的可靠电子控制板，配以本公司研发的超
低功耗，大扭矩输出的无压损电机控制阀等相结合生产制造的新 一代智能化水表，是集预付费，
自动计费，报警及防止不当使用等功能于一体的高品质产品其有计量准确、性能可靠、结构先
进等特点，产品性能指标符合国家标准 GB/T778-2007 及 CJ133-2007 规定要求，主要用于住宅
和企业用水的计量与收费工作，该水表是以自来水公司和房产物业公司等水管部门现代管理的
理想计量收费器具。

主要技术性能

● 执行标准：GB/T778-2007《封闭满管道中水流的测量饮用冷水水表和热水水表》CJ/T133-
2007《IC 卡冷水水表》CJ266-2008《饮用水冷水水表安全规则》。
● 执行计量检定规程：JJG162-2009《冷水水表》。
● 被测水温：（0.1 〜 30)℃。
● 水表的最大允许工作压力为 1MPA。
● 流量比：Q3/Q1=80、Q2/Q1=1.6、Q4/Q3=1.25。

使用说明
3
● 显示水量体积单位 :m ；
● 显示容器为四位整数，一位小数；
● 特定状态显示内容为 : “本次购量”，“剩余用量”，“累计用量”,“阀关”，“阀开”，“交费”“换电池”，“限制本次购量”，“卡错”，“攻击”，“换电池”，“E-01[EE
错】”，“E-03 [ 受磁攻击】”，“E-07 【内部电池电压过低】”。
● IC 智能卡水表计量和监控数据是通过水表和液晶显示并用。

流量参数

标称 过载流量 常用流量 分界流量 最小流量
口径 标准度等级 Q4 Q3 Q2 Q1 最小读数
3
mm m /h m 3
DN15 2级 3.125 2.500 0.050 0.031
0.1
DN20 2级 5.000 4.000 0.080 0.050

外形尺寸

口径 amin bmin 总长度 L1 长度 L2 前宽度 W1 后宽度 W2 下高度 H1 上高度 H2 连接螺纹
DN 接管 螺母
15 10 12 258 16 65 65 60 220 R1/2 G3/4
20 12 14 299 195 65 65 60 240 R3/4 G1
