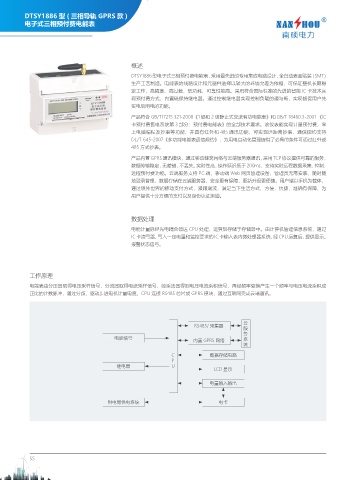

DTSY1886 型 ( 三相导轨 GPRS 款 )
电子式三相预付费电能表

概述

DTSY1886 型电子式三相预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装（SMT）
生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳
定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能 IC 卡技术实
现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先
买电后用电的功能。
产品符合 GB/T17215.321-2008《1 级和 2 级静止式交流有功电能表》和 GB/T 18460.3-2001 《IC
卡预付费售电系统第 3 部分：预付费电能表》的全部技术要求。该仪表能实现计量预付费，掌
上电脑编程及抄表等功能；并具有红外和 485 通讯功能，可实现远距离抄表，通信规约支持
DL/T 645-2007《多功能电能表通信规约》，为用电自动化管理提供了必备的条件可通过红外或
485 方式抄表。
产品内置 GPRS 通讯模块， 通过移动蜂窝网络与云端服务器通讯，采用 TCP 协议提供可靠的服务，
数据传输稳定，无差错，不丢失。实时性高，操作延迟低于 200ms， 支持实时远程数据采集，控制，
远程预付费功能。云端服务支持 PC 端，移动端 Web 网页管理设备，管理员无需安装，随时随
地登录管理，数据存储在云端服务器，安全更有保障，更新升级更便捷。用户端以手机为载体，
通过领先世界的移动支付方式，紧跟潮流，满足当下生活方式，方便，快捷，准确有保障，为
用户提供十分方便的支付以及身份认证渠道。

数据处理
电能计量脉经光电耦合器送 CPU 处理，运算后存储于存储器中。由计算机管理信息系统，通过
IC 卡读写器，写入一定电量和监控要求的 IC 卡输入表内微处理器系统，经 CPU 运算后，提供显示、
报警状态信号。

工作原理

电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成
正比的计数脉冲，通过分频，驱动步进电机计量电度。CPU 连接 RS485 芯片或 GPRS 模块，通过互联网完成云端通讯。

云
RS485/ 采集器 服
务
电能信号 内置 GPRS 网络 系
统

C 数据存储电路
P
继电器 U
LCD 显示

电量输入输出

供电局供电系统 电卡
