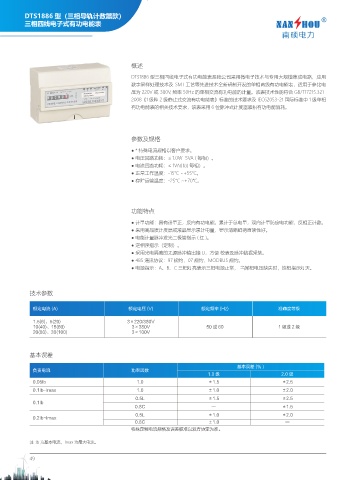

DTS1886 型（三相导轨计数器款）
三相四线电子式有功电能表

概述

DTS1886 型三相四线电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用
数字采样处理技术及 SMT 工艺等先进技术全新研制开发的单相两线有功电能表，适用于参比电
压为 220V 或 380V, 频率 50Hz 的单相交流有功电能的计量。该表技术性能符合 GB/T17215.321-
2008《1 级种 2 级静止式交流有功电能表》标准的技术要求及 IEC62053-21 国际标准中 1 级单相
有功电能表的相关技术要求，该表采用 6 位脉冲式计度器累积有功电能消耗。

参数及规格

● * 特殊电流规格以客户要求。
● 电压回路功耗：≤ 1.0W 5VA ( 每相）。
● 电流回路功耗：≤ 1VA(Ib)( 每相）。
● 正常工作温度：-15℃ ~+55℃。
● 存贮运输温度：-25℃ ~+70℃。

功能特点

● 计量功能：具有计量正，反向有功电能。累计于总电量，双向计量防窃电功能，反相正计数。
● 采用高品质计度器或液晶显示累计电量，显示清晰鲜艳直读性好。
● 电能计量脉冲发光二极管指示 ( 红 )。
● 逆相序指示（定制）。
● 采用光电隔离的无源脉冲输出接 U，方便 校表及脉冲数据采集。
● 485 通讯协议：97 规约，07 规约，MODBUS 规约。
● 电源指示：A、B、C 三相灯亮表示三相电源正常， 当某相电压缺失时，该相指示灯灭。

技术参数

额定电流 (A) 额定电压 (V) 额定频率 (Hz) 准确度等级

1.5(6)、5(20) 3×220/380V
10(40)、15(60) 3×380V 50 或 60 1级或2级
20(80)、30(100) 3×100V

基本误差

基本误差 (％ )
负责电流 功率因数
1.0 级 2.0 级
0.05Ib 1.0 ±1.5 ±2.5
0.1Ib~Imax 1.0 ±1.0 ±2.0
0.5L ±1.5 ±2.5
0.1Ib
0.8C — ±1.5
0.5L ±1.0 ±2.0
0.2Ib~Imax
0.8C ±1.0 —
特殊定制电流规格及误差标准以双方协定为准。
注 :Ib 为基本电流，Imax 为最大电流。
