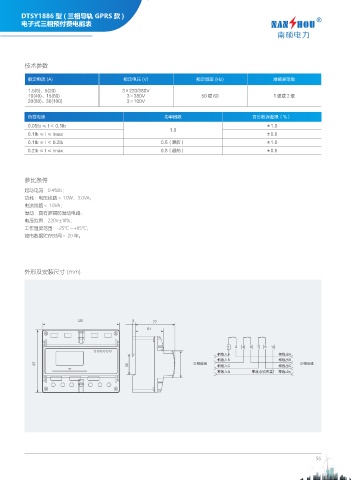

DTSY1886 型 ( 三相导轨 GPRS 款 )
电子式三相预付费电能表

技术参数

额定电流 (A) 额定电压 (V) 额定频率 (Hz) 准确度等级

1.5(6)、5(20) 3×220/380V
10(40)、15(60) 3×380V 50 或 60 1级或2级
20(80)、30(100) 3×100V

负载电流 功率因数 百分数误差限（%）
0.05Ib ≤ I ＜ 0.1Ib ±1.0
1.0
0.1Ib ≤ I ≤ Imax ±0.6
0.1Ib ≤ I ＜ 0.2Ib 0.5（滞后） ±1.0
0.2Ib ≤ I ≤ Imax 0.8（超前） ±0.6

参比条件
起动电流：0.4%Ib；
功耗：电压线路＜ 1.0W，3.0VA；
电流线路＜ 1.0VA；
潜动：具有逻辑防潜动电路；
电压范围：220V±10%；
工作温度范围：-25℃ ~+65℃；
掉电数据贮存时间＞ 20 年。

外形及安装尺寸 (mm)

Ⱔ㏫ڑ" Ⱔ㏫ܦ"
Ⱔ㏫ڑ# Ⱔ㏫ܦ#
̵Ⱔ䔇㏫ Ⱔ㏫ڑ$ Ⱔ㏫ܦ$ ̵Ⱔܦ㏫
䰢㏫ڑ/ 䰢㏫ᓱ䶧㺭ᣑ善 䰢㏫ܦO

56
