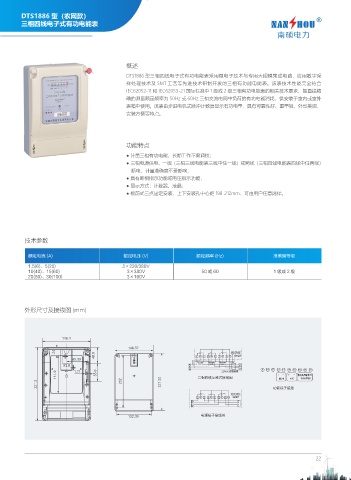

DTS1886 型（农网款）
三相四线电子式有功电能表

概述

DTS1886 型三相四线电子式有功电能表采用微电子技术与专用大规模集成电路，应用数字采
样处理技术及 SMT 工艺等先进技术研制开发的三相有功能电能表。该表技术性能完全符合
IEC62052-11 和 IEC62053-21 国际标准中 1 级或 2 级三相有功电能表的相关技术要求，能直接精
确的测量额定频率为 50Hz 或 60Hz 三相交流电网中负荷的有功电能消耗，供安装于室内或室外
表箱中使用。该表由步进电机式脉冲计数器显示有功电量，具有可靠性好、重量轻、外型美观、
安装方便等特点。

功能特点

● 计量三相有功电能，长期工作不需调校；
● 三相电源供电，一线（三相三线电能表三线中任一线）或两线（三相四线电能表四线中任两线）
断电，计量准确度不受影响；
● 具有断相指示功能或电压指示功能；
● 显示方式：计数器、液晶；
● 板前式三点固定安装，上下安装孔中心距 198-212mm，可由用户任意选择。

技术参数

额定电流 (A) 额定电压 (V) 额定频率 (Hz) 准确度等级

1.5(6)、5(20) 3×220/380V
10(40)、15(60) 3×380V 50 或 60 1级或2级
20(80)、30(100) 3×100V

外形尺寸及接线图 (mm)

ߋ㘩〛ၼ
" # B C
$ / Wϐ≭ᣑ㼒ஔ D O

̵Ⱔఇ㏫ξᙋᐻᣑ㏫ప 㘵۞ ፤䬙ڝ⩔〛 ፤ᐬ
៵䬤ᣓݢ
ߋ㘩〛ၼᣑ㏫

ߋ㘩〛ၼ
" B
# C
$ D
/ O
⩡⎼〛ၼᣑ㏫ప

22
