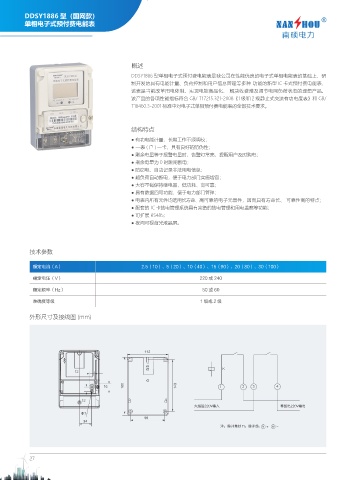

DDSY1886 型（国网款）
单相电子式预付费电能表

概述

DDSY1886 型单相电子式预付费电能表是我公司在性能优良的电子式单相电能表的基础上，研
制开发的具有电能计量、负荷控制和用户信息管理等多种 功能的新型 IC 卡式预付费电能表，
该表是当前改革用电体制、实现电能商品化、 解决收费难及调节电网负荷状态的理想产品。
该产品的各项性能指标符合 GB/ T17215.321-2008《1 级和 2 级静止式交流有功电度表》和 GB/
T18460.3-2001 标准中对电子式单相预付费电能表的全部技术要求。

结构特点
● 有功电能计量，长期工作不须调校；
● —表 ( 户 ) 一卡，具有良好的防伪性；
● 剩余电量等于报警电量时，告警灯常亮，提醒用户及时购电；
● 剩余电量为 0 时跳闸断电；
● 防窃电，自动记录非法用电信息；
● 超负荷自动断电，便于电力部门实施增容；
● 大容量磁保持继电器，低功耗、高可靠；
● 具有数据回写功能，便于电力部门管理；
● 电表内所有元件均选用长寿命、高可靠的电子元器件，因而具有寿命长、 可靠性高的特点；
● 配套的 IC 卡售电管理系统具有完备的售电管理和用电监察等功能；
● 可扩展 RS485;
● 夜间可视背光液晶屏。

技术参数

额定电流（A） 2.5（10）、5（20）、10（40）、15（60）、20（80）、30（100）
额定电压（V） 220 或 240

额定频率（Hz） 50 或 60
准确度等级 1级或2级

外形尺寸及接线图 (mm)

,

▗㏫䔇 7䒿ڑ 䰢㏫ܦ 7䒿ܦ
Ð

∔喝㘵۞䯲ឰए喝㘵۞㏫喝

27
