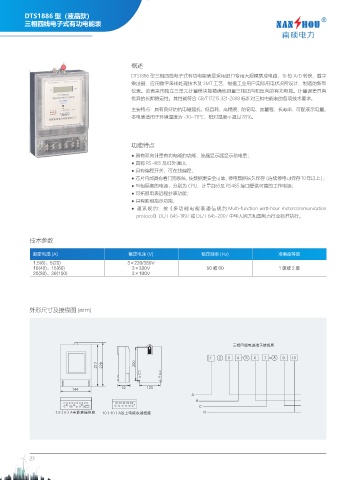

DTS1886 型（液晶款）
三相四线电子式有功电能表
概述
DTS1886 型三相四线电子式有功电能表是采用进口专用大规模集成电路，16 位 A/D 转换、数字
乘法器、应用数字采样处理技术及 SMT 工艺，根据工业用户实际用电状况所设计、制造的新型
仪表。该表采用独立三单元计量模块能精确地测量三相正向和反向的有功电能。计量误差具有
优异的长期稳定性。其性能符合 GB/T17215.321-2008 标准对三相电能表的各项技术要求。
主要特点：具有良好的抗电磁骚扰、低自耗、高精度、防窃电、宽量程、长寿命、可配液示电量。
本电表适用于环境温度为 -30~70℃，相对湿度不超过 85%。
功能特点
● 具有双向计量有功电能的功能，液晶显示器显示总电量；
● 具有 RS-485 及红外通讯；
● 具有编程开关，可在线编程；
● 芯片内部具有看门狗系统，使数据更安全可靠，停电数据长久保存（连续停电可保存 10 年以上）；
● 互相隔离的电源，分别为 CPU、计量部分及 RS485 接口提供可靠的工作电源；
● 可拓展电表远程抄表功能；
● 具有断相指示功能；
● 通 讯 规 约： 按《 多 功 能 电 能 表 通 信 规 约 Multi-function watt-hour metercommunication
protocol》DL/T 645-1997 或 DL/T 645-2007 中华人民共和国电力行业标准执行。
技术参数
额定电流 (A) 额定电压 (V) 额定频率 (Hz) 准确度等级
1.5(6)、5(20) 3×220/380V
10(40)、15(60) 3×380V 50 或 60 1级或2级
20(80)、30(100) 3×100V
外形尺寸及接线图 (mm)
̵Ⱔఇ㏫⩡⎼〛ၼᣑ㏫ప
"
#
$
喋 喌"⩡㘩㶔〛យᏓ 喋 喌"Б̶⩡㘩㶔〛យᏓ /
