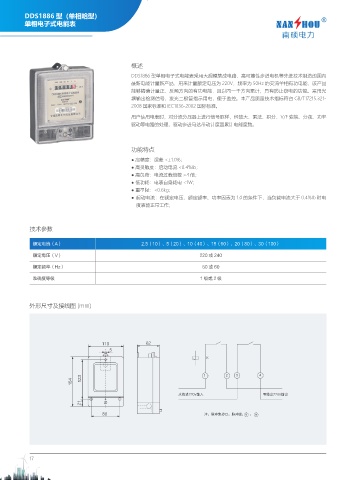

DDS1886 型（单相哈型）
单相电子式电能表

概述

DDS1886 型单相电子式电能表采用大规模集成电路，高可靠性步迸电机等先进技术制造的国内
最新电能计量新产品，用来计量额定电压为 220V，频率为 50Hz 的交流单相有功电能，该产品
能够精确计量正、反两方向的有功电能．且以同一千方向累计，具有防止窃电的功能。采用光
耦输出检测信号，发光二极管指示用电，便于监控。本产品质量技术指标符台 GB/T17215.321-
2008 国家标准和 IEC1036-2002 国际标准。
用户使用电表时，对分流分压器上进行信号取样，经放大、乘法、积分、V/F 变换、分频、功率
驱动等电路的处理，驱动步进马达带动计度器累计电能度数。

功能特点

● 高精度：误差 <±1.0%；
● 高灵敏度：启动电流 <0.4%Ib；
● 高负荷：电流过载倍数 >4 倍；
● 低功耗：电表自身耗电 <1W；
● 重量轻：<0.6kg；
● 起动电流：在额定电压，额定额率、功率因素为 1.0 的条件下，当负载电流大于 0.4%Ib 时电
度表能正常工作；

技术参数

额定电流（A） 2.5（10）、5（20）、10（40）、15（60）、20（80）、30（100）
额定电压（V） 220 或 240

额定频率（Hz） 50 或 60
准确度等级 1级或2级

外形尺寸及接线图 (mm)

,

▗㏫䔇 7䒿ڑ 䰢㏫ܦ 7䒿ܦ

∔喝㘵۞䯲ឰए喝㘵۞㏫喝
