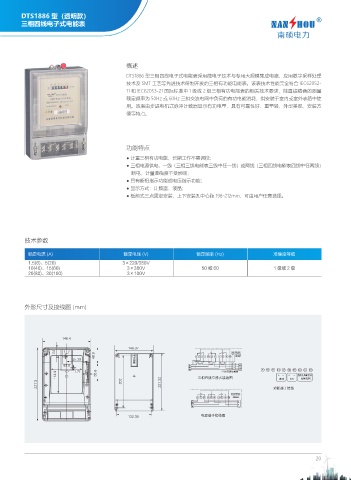

DTS1886 型（透明款）
三相四线电子式电能表

概述

DTS1886 型三相四线电子式电能表采用微电子技术与专用大规模集成电路，应用数字采样处理
技术及 SMT 工艺等先进技术研制开发的三相有功能电能表。该表技术性能完全符合 IEC62052-
11 和 IEC62053-21 国际标准中 1 级或 2 级三相有功电能表的相关技术要求，能直接精确的测量
额定频率为 50Hz 或 60Hz 三相交流电网中负荷的有功电能消耗，供安装于室内或室外表箱中使
用。该表由步进电机式脉冲计数器显示有功电量，具有可靠性好、重量轻、外型美观、安装方
便等特点。

功能特点
● 计量三相有功电能，长期工作不需调校；
● 三相电源供电，一线（三相三线电能表三线中任一线）或两线（三相四线电能表四线中任两线）
断电，计量准确度不受影响；
● 具有断相指示功能或电压指示功能；
● 显示方式：计数器、液晶；
● 板前式三点固定安装，上下安装孔中心距 198-212mm，可由用户任意选择。

技术参数

额定电流 (A) 额定电压 (V) 额定频率 (Hz) 准确度等级
1.5(6)、5(20) 3×220/380V
10(40)、15(60) 3×380V 50 或 60 1级或2级
20(80)、30(100) 3×100V

外形尺寸及接线图 (mm)

ߋ㘩〛ၼ
" # B C
$ / Wϐ≭ᣑ㼒ஔ D O

̵Ⱔఇ㏫ξᙋᐻᣑ㏫ప 㘵۞ ፤䬙ڝ⩔〛 ፤ᐬ
៵䬤ᣓݢ
ߋ㘩〛ၼᣑ㏫

ߋ㘩〛ၼ
" B
# C
$ D
/ O
⩡⎼〛ၼᣑ㏫ప

20
