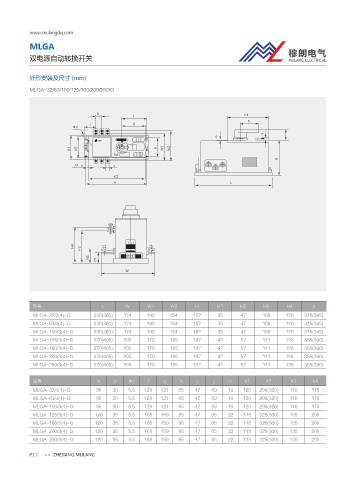

Page 22 - 浙江穆朗电气科技有限公司

MLGA

双电源自动转换开关

外形安装及尺寸 (mm)

MLGA-32/63/100/125/160/200/250/G

$ ,
G
I
K H
ŸE

J
, , C 8 8
)
Y

,
B -

) )

) )

8

型号 L W W1 W2 H H1 H2 H3 H4 a
MLGA-32/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)
MLGA-63/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)
MLGA-100/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)
MLGA-125/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)
MLGA-160/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)
MLGA-200/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)
MLGA-250/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)

型号 b c Φd f g h i j x k1 k2 k3 k4
MLGA-32/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
MLGA-63/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
MLGA-100/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
MLGA-125/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
MLGA-160/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
MLGA-200/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
MLGA-250/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200

P17 ﹤﹤ ZHEJIANG MULANG
