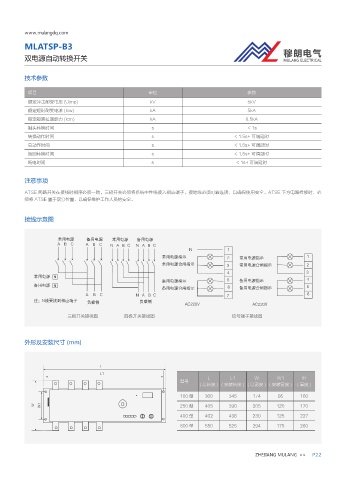

MLATSP-B3

双电源自动转换开关

技术参数

项目 单位 参数
额定冲击耐受电压 (Uimp) kV 5kV
额定短时耐受电流 (Icw) kA 5kA
额定短路接通能力 (Icm) kA 8.5kA
触头转换时间 s < 1s
转换动作时间 s < 1.5s+ 可调延时
总动作时间 s < 1.5s+ 可调延时
返回转换时间 s < 1.5s+ 可调延时
断电时间 s < 1s+ 可调延时

注意事项

ATSE 两路开关在接线时相序必须一致。三极开关必须将系统中性线接入相应端子。接地线必须可靠连接，以确保使用安全。ATSE 下方电路检修时，必
须将 ATSE 置于双分位置，以确保维护工作人员的安全。

接线示意图

࣡ၸႂຸ ܫၸႂຸ ࣡ၸႂຸ ܫၸႂຸ
"# $ " # $ / "# $ / " #$
/
࣡ၸႂຸૈᇧ ࣡ၸႂຸૈᇧ
࣡ၸႂຸՋ᫑ૈᇧ ࣡ၸႂຸՋ᫑ૈᇧ

࣡ၸႂຸ
ܫၸႂຸૈᇧ ܫၸႂຸૈᇧ
ܫၸႂຸ
ܫၸႂຸՋ᫑ૈᇧ ܫၸႂຸՋ᫑ૈᇧ
" # $ / "# $
ซὙ/ጲ᜵ଋҁᄰःቪߔ ᠆ᣑΞ ᠆ᣑΞ "$ 7 "$ 7

三极开关接线图 四极开关接线图 信号端子接线图

外形及安装尺寸 (mm)

.
.
L L1 W W1 H
型号
( 总长度 ) ( 安装长度 ) ( 总宽度 ) ( 安装宽度 ) (高度)
100 型 360 345 174 95 160
9 9 250 型 405 390 205 120 170
400 型 462 436 230 125 227
800 型 550 525 294 175 260
