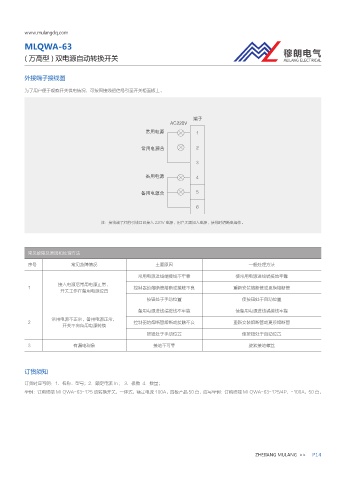

MLQWA-63

( 万高型 ) 双电源自动转换开关

外接端子接线图

为了用户便于观察开关供电情况，可按图接线把信号引至开关柜面板上。

#% 8

注：接线端子灯的引线口已接入 220V 电源，用户无需加入电源，接线时请断电操作。

常见故障及原因和处理方法
序号 常见故障情况 主要原因 一般处理方法

常用电源进线端接线不牢靠 使常用电源进线端接地牢靠
接入电源后常用电源正常，
1 控制器的熔断管熔断或接触不良 重新安装熔断管或更换熔断管
开关工作在备用电源位置
按钮处于手动位置 使按钮处于自动位置
备用电源进线端接线不牢靠 使备用电源进线端接线牢靠
常用电源不正常，备用电源正常，
2 控制器的熔断管熔断或接触不良 重新安装熔断管或更换熔断管
开关不向备用电源转换
按钮处于手动位置 使按钮处于自动位置

3 有漏电现象 接地不可靠 旋紧接地螺丝

订货须知

订货时应写明：1．名称、型号；2．额定电流 In ； 3．极数 4．数量；
举例：订购终端 MLQWA-63-125 动转换开关，一体式，额定电流 100A，四极产品 50 台，应写举例：订购终端 MLQWA-63-125/4P，-100A，50 台。

ZHEJIANG MULANG >> P14
