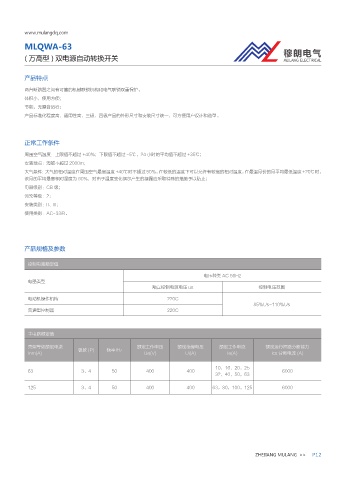

MLQWA-63

( 万高型 ) 双电源自动转换开关

产品特点

两台断路器之间有可靠的机械联锁机构和电气联锁双重保护。
体积小，使用方便；
节能，无噪音运行；
产品标准化程度高，通用性高，三极、四极产品的外形尺寸和安装尺寸统一，可方便用户设计和造型。

正常工作条件

周围空气温度：上限值不超过 +40%；下限值不超过 -5℃，24 小时的平均值不超过 +35℃；
安装地点：海拔不超过 2000m；
大气条件：大气的相对温度在周围空气最高温度 +40℃时不超过 50%，在较低的温度下可以允许有较高的相对温度，在最温月份的月平均最低温度 +20℃时，
该月的平均最高相对湿度为 90%，对由于温度变化偶尔产生的凝露应采取特殊的措施予以防止；
电器级别：CB 级；
污染等级：2；
安装类别：II、III；
使用类别：AC-33iB。

产品规格及参数

控制电路额定值

电压种类 AC 50Hz
电器类型
额定控制电源电压 us 控制电压范围

电动机操作机构 220C
85%Us~110%Us
普通型控制器 220C

主电路额定值

壳架等级额定电流 极数 (P) 频率 Hz 额定工作电压 额定绝缘电压 额定工作电流 额定运行短路分断能力
Inm(A) Ue(V) Ui(A) Ie(A) Ics 分断电流 (A)

10，16，20，25
63 3、4 50 400 400 6000
32，40，50，63

125 3、4 50 400 400 63，80，100，125 6000
