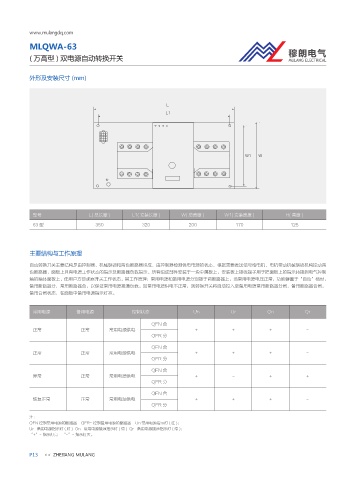

P. 18
MLQWA-63
( 万高型 ) 双电源自动转换开关
外形及安装尺寸 (mm)
-
-
8 8
型号 L( 总长度 ) L1( 安装长度 ) W( 总宽度 ) W1( 安装宽度 ) H( 高度 )
63 型 350 320 200 170 125
主要结构与工作原理
自动转换开关主要结构是由控制器、机械联锁和两台断路器组成,由控制器检测供电电源的状态,根据需要发送信号给电机,电机带动机械联锁机构操动两
台断路器,面板上具有电源工作状态的指示及断路器负载指示。所有组成部件安装于一块金属板上,安装板上接线端子用于把面板上的指示转接到电气控制
箱的箱体面板上。使用户方便观察开关工作状态。其工作原理:常用电源和备用电源分别接于两断路器上,当常用电源电压正常,功能键置于“自动”档时,
备用断路器分,常用断路器合,以保证常用电源接通负载。如常用电源供电不正常,则转换开关将自动投入至备用电源常用断路器分闸,备用断路器合闸,
备用合闸状态,在面板中备用电源指示灯亮。
常用电源 备用电源 控制状态 Un Ur Qn Qr
QFN 合
正常 正常 常用电源供电 + + + -
QFR 分
QFN 合
正常 正常 常用电源供电 + + + -
QFR 分
QFN 合
异常 正常 常用电源供电 + - + +
QFR 分
QFN 合
恢复正常 正常 常用电源供电 + + + -
QFR 分
注:
QFN 控制常用电源的断路器 QFR- 控制备用电源的断路器 Un 常用电源指示灯 ( 红 );
Ur- 备用电源指示灯 ( 灯 ) On- 常用电源接通指示灯 ( 绿 ) Qr- 备用电源接通指示灯 ( 绿 );
“+”- 指示灯亮 “-”- 指示灯灭。
