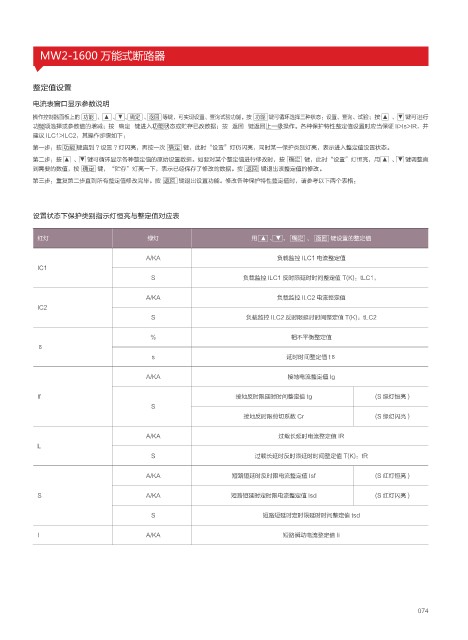

P. 79
MW2-1600 万能式断路器
整定值设置
电流表窗口显示参数说明
操作控制器面板上的 功能 、 ▲ 、▼ 、确定 、返回 等键，可实现设置、查询试验功能。按 功能 键可循环选择三种状态：设置、查询、试验；按 ▲ 、▼ 键可进行
功能项选择或参数值的增减；按 确定 键进入功能状态或贮存已改数据；按 返回 键返回上一级操作。各种保护特性整定值设置时应当保证 Ii>Is>IR，并
建议 ILC1>ILC2，其操作步骤如下：
第一步：按 功能 键直到 ? 设置 ? 灯闪亮，再按一次 确定 键，此时“设置”灯仍闪亮，同时某一保护类別灯亮，表示进入整定值设置状态。
第二步：按 ▲ 、▼ 键可循环显示各种整定值的原始设置数据。如要对某个整定值进行修改时，按 确定 键，此时“设置”灯恒亮，用 ▲ 、▼ 键调整直
到需要的数值，按 确定 键，“贮存”灯亮一下，表示已经保存了修改的数据。按 返回 键退出该整定值的修改。
第三步：重复第二步直到所有整定值修改完毕。按 返回 键退出设置功能。修改各种保护特性整定值时，请参考以下两个表格：
设置状态下保护类别指示灯恒亮与整定值对应表
红灯 绿灯 用 ▲ 、▼ 、 确定 、 返回 键设置的整定值
A/KA 负载监控 ILC1 电流整定值
IC1
S 负载监控 ILC1 反时限延时时间整定值 T(K)：tLC1，
A/KA 负载监控 ILC2 电流整定值
IC2
S 负载监控 ILC2 反时限延时时间整定值 T(K)：tLC2
% 相不平衡整定值
δ
s 延时时间整定值 tδ
A/KA 接地电流整定值 Ig
If 接地反时限延时时间整定值 tg (S 绿灯恒亮 )
S
接地反时限剪切系数 Cr (S 绿幻闪亮 )
A/KA 过载长延时电流整定值 IR
L
S 过载长延时反时限延时时间整定值 T(K)：tR
A/KA 短路短延时反时限电流整定值 Isf (S 红灯恒亮 )
S A/KA 短路短延时定时限电流整定值 Isd (S 红灯闪亮 )
S 短路短延时定时限延时时间整定值 tsd
I A/KA 短路瞬动电流整定值 Ii
074
