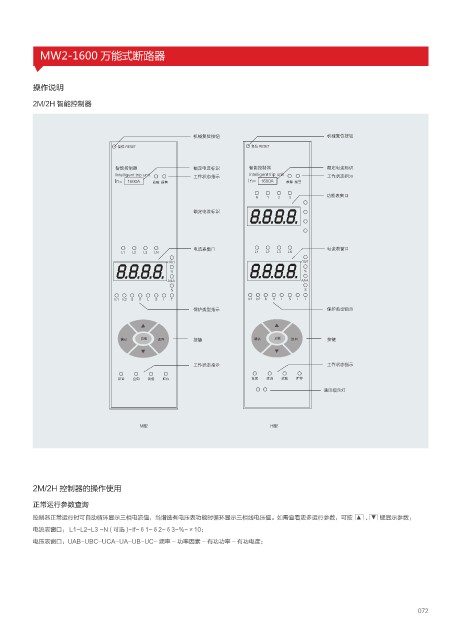

MW2-1600 万能式断路器

操作说明

2M/2H 智能控制器

机械复位按钮 机械复位按钮
复位 RESET 复位 RESET

智能控制器 额定电流标识 智能控制器 额定电流标识
Intelligent trip unit 工作状态指示 Intelligent trip unit 工作状态指示
In= 1600A 故障 报警 In= 1600A 故障 报警
功能表窗口
N 1 2 3
额定电流标识

电流表窗口 电流表窗口
L1 L2 L3 LN L1 L2 L3 LN
x10/1 x10/1
％ ％
A/kA A/kA
S S
Ic1 Ic2 δ If L S I T Ic1 Ic2 δ If L S I T
保护类型指示 保护类型指示

确认 功能 返回 按键 确认 功能 返回 按键

工作状态指示 工作状态指示

设置 查询 试验 贮存 设置 查询 试验 贮存
通讯指示灯

M型 H型

2M/2H 控制器的操作使用

正常运行参数查询
控制器正常运行时可自动循环显示三相电流值，当增选有电压表功能时循环显示三相线电压值。如需查看更多运行参数，可按 ▲ 、▼ 键显示参数：
电流表窗口： L1-L2-L3 -N ( 可选 )-If-δ1-δ2-δ3-%-×10；
电压表窗口：UAB-UBC-UCA-UA-UB-UC- 频率 - 功率因素 - 有功功率 - 有功电度；

072
