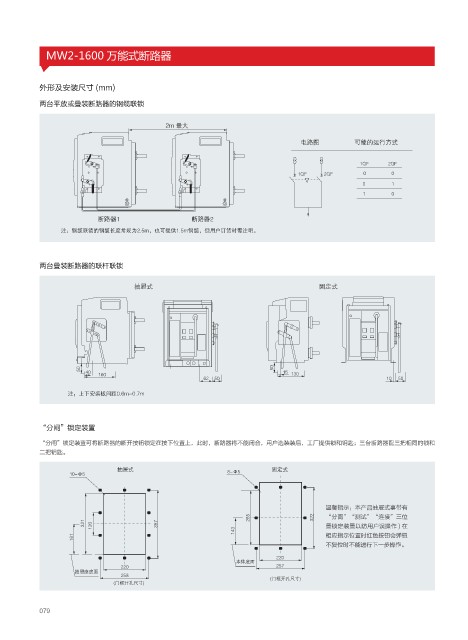

MW2-1600 万能式断路器

外形及安装尺寸 (mm)

两台平放或叠装断路器的钢缆联锁

2m 最大
电路图 可能的运行方式

1QF 2QF
1QF 2QF 0 0
0 1
1 0

断路器1 断路器2
注：钢缆联锁的钢缆长度常规为2.5m，也可提供1.5m钢缆，但用户订货时需注明。

两台叠装断路器的联杆联锁

抽屉式 固定式

50 40 50 15
160 130
62 50 10 50
注：上下安装板间距0.6m~0.7m

“分闸”锁定装置

“分闸”锁定装置可将断路器的断开按钮锁定在按下位置上，此时，断路器将不能闭合，用户选装装后，工厂提供锁和钥匙；三台断路器配三把相同的锁和
二把钥匙。

抽屉式 固定式
10-Φ5 8-Φ5

温馨指示：本产品抽屉式事带有
285 322 “分离”“测试”“连接”三位
321 120 357 置锁定装置以防用户误操作 ) 在
161 143 相应指示位置时红色按钮会弹钮
不复位时不能进行下一步操作。
220
本体底面
220 257
抽屉座底面
258
(门框开孔尺寸)
(门框开孔尺寸)

079
