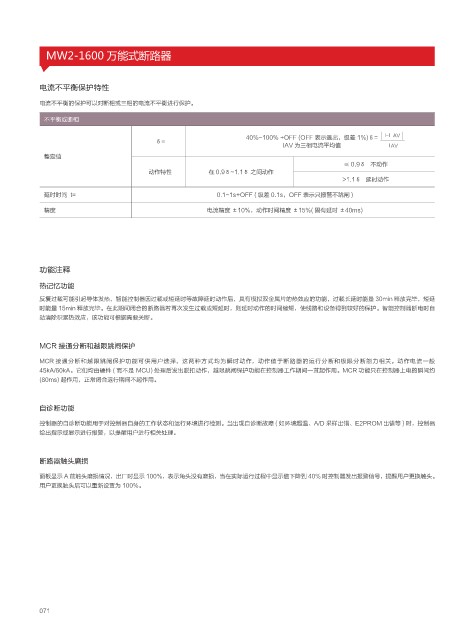

MW2-1600 万能式断路器
电流不平衡保护特性
电流不平衡的保护可以对断相或三相的电流不平衡进行保护。
不平衡或断相
40%~100% +OFF (OFF 表示退出，级差 1%)δ= I-I AV
δ=
IAV 为三相电流平均值 I AV
整定值
≤ 0.9δ 不动作
动作特性 在 0.9δ~1.1δ 之间动作
>1.1δ 延时动作
延时时间 t= 0.1~1s+OFF ( 级差 0.1s，OFF 表示只报警不跳闸 )
精度 电流精度 ±10%，动作时间精度 ±15%( 固有延时 ±40ms)
功能注释
热记忆功能
反复过载可能引起导体发热，智能控制器因过载或短延时等故障延时动作后，具有模拟双金属片的热效应的功能，过载长延时能量 30min 释放完毕，短延
时能量 15min 释放完毕。在此期间闭合的断路器若再次发生过载或短延时，则延时动作的时间缩短，使线路和设备得到较好的保护。智能控制器断电时自
动清除积累热效应，该功能可根据需要关断。
MCR 接通分断和越限跳闸保护
MCR 接通分断和越限跳闸保护功能可供用户选择，这两种方式均为瞬时动作，动作值于断路器的运行分断和极限分断能力相关。动作电流一般
45kA/60kA。它们均由硬件 ( 而不是 MCU) 处理后发出脱扣动作，越限跳闸保护功能在控制器工作期间一苴起作用。MCR 功能只在控制器上电的瞬间约
(80ms) 起作用，正常闭合运行期间不起作用。
自诊断功能
控制器的自诊断功能用于对控制器自身的工作状态和运行环境进行检测。当出现自诊断故障 ( 如环境超温、A/D 采样出错、E2PROM 出错等 ) 时，控制器
给出指示或显示进行报警，以提醒用户进行相关处理。
断路器触头磨损
面板显示 A 前触头磨损情况，出厂时显示 100%，表示角头没有磨损，当在实际运行过程中显示值下降到 40% 时控制器发出报警信号，提醒用户更换触头。
用户更换触头后可以重新设置为 100%。
