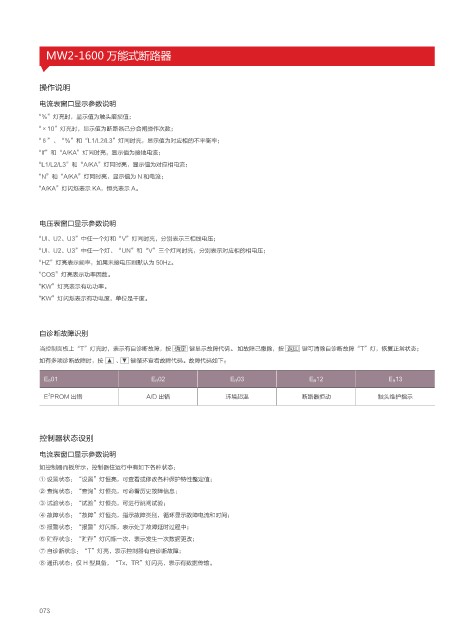

MW2-1600 万能式断路器

操作说明

电流表窗口显示参数说明
“％”灯亮时，显示值为触头磨损值；
“×10”灯亮时，显示值为断路器己分合闸操作次数；
“δ”、“％”和“L1/L2/L3”灯同时亮，显示值为对应相的不平衡率；
“If”和“A/KA”灯同时亮，显示值为接地电流；
“L1/L2/L3”和“A/KA”灯同时亮，显示值为对应相电流；
“N”和“A/KA”灯同时亮，显示值为 N 和电流；
“A/KA”灯闪烁表示 KA，恒亮表示 A。

电压表窗口显示参数说明

“Ul、U2、U3”中任一个灯和“V”灯同时亮，分别表示三相线电压；
“Ul、U2、U3”中任一个灯、“UN”和“V”三个灯同时亮，分别表示对应相的相电压；
“HZ”灯亮表示频率，如果未接电压则默认为 50Hz。
“COS”灯亮表示功率因数。
“KW”灯亮表示有功功率。
“KW”灯闪烁表示有功电度，单位是千度。

自诊断故障识别

当控制面板上“T”灯亮时，表示有自诊断故障，按 确定 键显示故障代码。 如故障己撤除，按 返回 键可清除自诊断故障“T”灯，恢复正常状态；
如有多项诊断故障时，按 ▲ 、▼ 键循环查看故障代码。故障代码如下：
E R 01 E R 02 E R 03 E R 12 E R 13

2
E PROM 出错 A/D 出错 环境超温 断路器拒动 触头维护指示

控制器状态设别

电流表窗口显示参数说明
如控制器而板所示，控制器住运行中有如下各种状态：
① 设置状态：“设置”灯恒亮，可查看或修改各种保护特性整定值；
② 查询状态：“查询”灯恒亮，可命看历史故障信息；
③ 试验状态：“试验”灯恒亮，可进行跳闸试验；
④ 故障状态：“故障”灯恒亮，指示故障类别，循环显示故障电流和时间；
⑤ 报警状态：“报警”灯闪烁，表示处丁故障延时过程中；
⑥ 贮存状念：“贮存”灯闪烁一次，表示发生一次数据更改；
⑦ 自诊断状念：“T”灯亮，表示控制器有自诊断故障；
⑧ 通讯状态：仅 H 型具备，“Tx，TR”灯闪亮，表示有数据传输。
