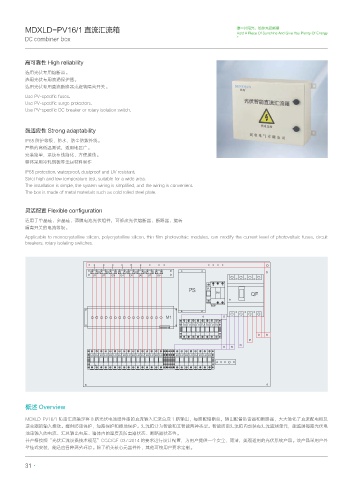

MDXLD-PV16/1 直流汇流箱 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
DC combiner box

高可靠性 High reliability

选用光伏专用熔断器。
选用光伏专用浪涌保护器。
选用光伏专用直流断路器或旋转隔离开关。
Use PV-specific fuses.
Use PV-specific surge protectors.
Use PV-specific DC breaker or rotary isolation switch.

强适应性 Strong adaptability
IP65 防护等级，防水，防尘防紫外线。
严格的高低温测试，适用地区广。
安装简单，系统布线简化，方便接线。
箱体采用冷轧钢板等金属材料制作
IP65 protection, waterproof, dustproof and UV resistant.
Strict high and low temperature test, suitable for a wide area.
The installation is simple, the system wiring is simplified, and the wiring is convenient.
The box is made of metal materials such as cold rolled steel plate.

灵活配置 Flexible configuration
适用于单晶硅、多晶硅、薄膜电池光伏组件，可修改光伏熔断器、断路器、旋转
隔离开关的电流等级。
Applicable to monocrystalline silicon, polycrystalline silicon, thin film photovoltaic modules, can modify the current level of photovoltaic fuses, circuit
breakers, rotary isolating switches.

% % % % % % % %
14 '6 41% 2'

.
'6 '6 '6 '6 '6 '6 '6 '6

'6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6 '6

概述 Overview

MDXLD-PV16/1 防雷汇流箱是将 8 路光伏电池组件串的直流输入汇流合成 1 路输出，每路配熔断丝，输出配备防雷器和断路器，大大简化了直流配电柜及
逆变器的输入接线。提供防雷保护，短路保护和接地保护。汇流箱分为智能和非智能两种类型。智能防雷汇流箱内部装有汇流监测单元，能监测每路光伏电
池串输入的电流、汇总输出电压、箱体内的温度及防雷器状态、断路器状态等。
并严格按照“光伏汇流设备技术规范”CGC/GF 037:2014 的要求进行设计配置，为用户提供一个安全，简洁，美观适用的光伏系统产品。该产品采用户外
壁挂式安装，能适应各种恶劣环境。除了相关核心元器件外，其他可按用户要求定制。
