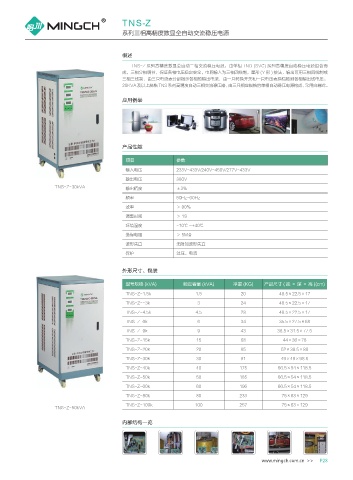

Page 33 - 上海鸣川电器有限公司（产品选型手册）
P. 33
TNS-Z
系列三相高精度数显全自动交流稳压电源
概述
TNS-Z 系列高精度数显全自动三相交流稳压电源，由单相 TND (SVC) 系列高精度自动稳压电源组合而
成，三相分相调节，保证各相电压稳定安全，电网输入为三相四线制，星形 (Y 形 ) 接法，输出可用三相四线制或
三相三线制，由三只电流表分别指示各相的输出电流，由一只转换开关和一只电压表换档检测各相输出线电压。
20KVA 及以上规格 TNS 系列高精度自动三相交流稳压器，由三只相应规格的单相自动稳压电源构成，采用自耦式。
应用例举
产品性能
项目 参数
输入电压 233V-433V/240V-450V/277V-433V
输出电压 380V
TNS-Z-30kVA 输出精度 ±3%
频率 50Hz-60Hz
效率 ＞ 90%
调整时间 ＞ 1S
环境温度 -10℃ ~+40℃
绝缘电阻 ＞ 5MΩ
波形失真 无附加波形失真
保护 过压、电流
外形尺寸、包装
型号规格 (kVA) 额定容量 (kVA) 净重 (KG) 产品尺寸 ( 宽 × 深 × 高 )(cm)
TNS-Z-1.5k 1.5 20 48.5×22.5×17
TNS-Z--3k 3 24 48.5×22.5×17
TNS-Z-4.5k 4.5 28 48.5×22.5×17
TNS-Z-6k 6 34 35.5×27.5×68
TNS-Z-9k 9 43 38.5×31.5×77.5
TNS-Z-15k 15 68 44×36×78
TNS-Z-20k 20 85 52×39.5×86
TNS-Z-30k 30 91 49×49×98.5
TNS-Z-40k 40 175 66.5×54×118.5
TNS-Z-50k 50 185 66.5×54×118.5
TNS-Z-60k 60 196 66.5×54×118.5
TNS-Z-80k 80 233 75×63×129
TNS-Z-100k 100 257 75×63×129
TNS-Z-50kVA
内部结构一览
