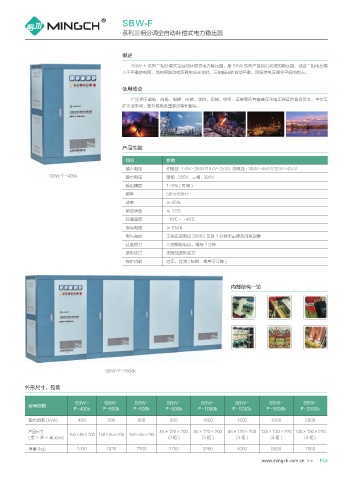

SBW-F
系列三相分调全自动补偿式电力稳压器

概述
SBW-F 系列三相分调式全自动补偿式电力稳压器，是 SBW 系列产品加以改进的稳压器，适合三相电压输
入不平衡的电网，当电网波动或负载电流变化时，三相输出能自动平衡，且保持电压调节平稳的优点。

使用场合
广泛用于邮电、商场、电梯、医院、学校、印刷、纺织、证券等所有需要正常电压保证的场合及大、中型工
矿企业车间，部分供电及重要设备和配套。

产品性能

项目 参数
输入电压 相电压 :176V-264V/187V-253V; 线电压 : 304V-456V/323V-437V
SBW-F-400k 输出电压 单相 : 220V ; 三相 : 380V

输出精度 1~5% ( 可调 )
频率 50Hz/60Hz
效率 ≥ 95%
响应速度 ≤ 1.5S
环境温度 -10℃～ +40℃
绝缘电阻 ≥ 5 MΩ
电气强度 工频正弦电压 2000V 历时 1 分钟无击穿及闪烁现象
过载能力 二倍额定电流，维持１分钟
波形失真 无附加波形失真
保护功能 过压、过流 ( 缺相、相序可订做 )

内部结构一览

SBW-F-2000k

外形尺寸、包装

SBW- SBW- SBW- SBW- SBW- SBW- SBW- SBW-
型号规格
F-400k F-500k F-600k F-800k F-1000k F-1200k F-1600k F-2000k
输出功率 (kVA) 400 500 600 800 1000 1200 1600 2000
产品尺寸 150×85×200 150×85×200 150×85×200 85×120×200 85×120×200 95×120×200 135×130×220 140×130×220
(宽×深×高)(cm) (3柜) (3柜) (3柜) (4柜) (4柜)
净重 (kg) 1430 1920 2200 2750 3280 4050 5500 7050
