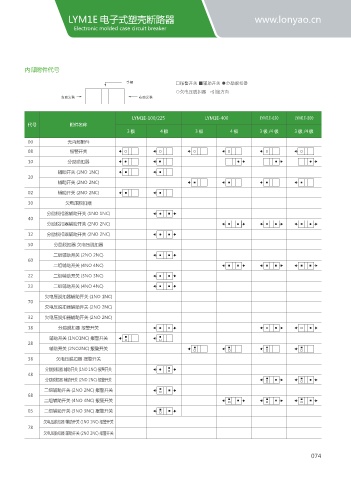

LYM1E 电子式塑壳断路器                                                  www.lonyao.cn
                           Electronic molded case circuit breaker







          内部附件代号

                                            手柄               □报警开关 ■辅助开关 ●分励脱扣器
                                                             ○欠电压脱扣器 →引线方向
                      左面安装                       右面安装



                                              LYM1E-100/225             LYM1E-400         LYM1E-630   LYM1E-800
           代号            附件名称
                                             3极         4极          3极          4极        3极/4极       3极/4极
           00           无内部附件
           08            报警开关
           10           分励脱扣器
                     辅助开关 (1NO 1NC)
           20
                     辅助开关 (2NO 2NC)

           02        辅助开关 (2NO 2NC)
           30           欠电压脱扣器
                 分励脱扣器辅助开关 (1NO 1NC)
           40
                 分励脱扣器辅助开关 (2NO 2NC)
           12    分励脱扣器辅助开关 (2NO 2NC)
           50       分励脱扣器 欠电压脱扣器
                   二组辅助开关 (2NO 2NC)
           60
                   二组辅助开关 (4NO 4NC)

           22      二组辅助开关 (3NO 3NC)
           23      二组辅助开关 (4NO 4NC)
                欠电压脱扣器辅助开关 (1NO 1NC)
           70
                欠电压脱扣器辅助开关 (2NO 2NC)

           32   欠电压脱扣器辅助开关 (2NO 2NC)
           18        分励脱扣器 报警开关
                  辅助开关 (1NO1NC) 报警开关
           28
                  辅助开关 (2NO2NC) 报警开关
           38       欠电压脱扣器 报警开关

                 分励脱扣器 辅助开关 (1NO 1NC) 报警开关
           48
                 分励脱扣器 辅助开关 (2NO 2NC) 报警开关
                二组辅助开关 (2NO 2NC) 报警开关
           68
                二组辅助开关 (4NO 4NC) 报警开关

           05   二组辅助开关 (3NO 3NC) 报警开关
                欠电压脱扣器 辅助开关 (1NO 1NC) 报警开关
           78
                欠电压脱扣器 辅助开关 (2NO 2NC) 报警开关



                                                                                                            074
