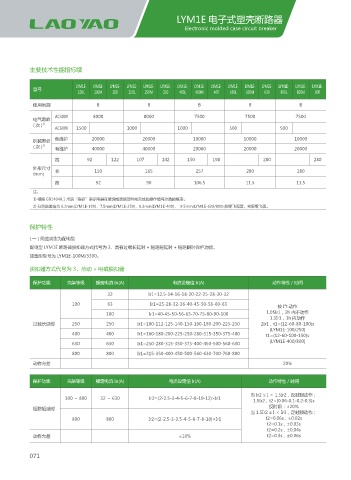

LYM1E 电子式塑壳断路器
Electronic molded case circuit breaker

主要技术性能指标续

LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E- LYM1E-
型号
100L 100M 100 250L 250M 250 400L 400M 400 630L 630M 630 800L 800M 800
使用类别 B B B B B
AC400V 8000 8000 7500 7500 7500
电气寿命
(次) 1)
AC690V 1500 1000 1000 500 500

机械寿命 免维护 20000 20000 10000 10000 10000
(次) 1) 有维护 40000 40000 20000 20000 20000

宽 92 122 107 142 150 198 280 280
外形尺寸 长 150 165 257 280 280
(mm)
高 92 90 106.5 11.5 11.5
注：
1) 根据 GB14048.1 术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。
2) 分别选装高为 6.2mm(LYM1E-100)、7.5mm(LYM1E-250)、9.3mm(LYM1E-400)、 9.5mm(LYM1E-630/800) 的零飞弧罩，实现零飞弧。

保护特性

( 一 ) 用途类型为配电型
配电型 LYM1E 断路器脱扣器方式代号为 3，具有过载长延时 + 短路短延时 + 短路瞬时保护功能。
如选型型号为 LYM1E-100M/3300。

脱扣器方式代号为 3，热动 + 电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间
32 Ir1=12.5-14-16-18-20-22-25-28-30-32

100 63 Ir1=25-28-32-36-40-45-50-56-60-63 按I t 动作
2
100 Ir1=40-45-50-56-63-70-75-80-90-100 1.05Ir1，2h 内不动作
1.3Ir1，1h 内动作
过载长延时 250 250 Ir1=100-112-125-140-150-160-180-200-225-250 2Ir1，t1=(12-60-80-100)s
(LYM1E-100/250)
400 400 Ir1=160-180-200-225-250-280-315-350-375-400 t1=(12-60-100-150)s
(LYM1E-400/800)
630 630 Ir1=250-280-315-350-375-400-450-500-560-630
800 800 Ir1=315-350-400-450-500-560-630-700-760-800

动作允差 20%

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间

当 Ir2 ≤ I ＜ 1.5Ir2，反时限动作；
100 ～ 800 32 ～ 630 Ir2=(2-2.5-3-4-5-6-7-8-10-12)×Ir1
1.5Ir2，t2=(0.06-0.1-0.2-0.3)s
短路短延时 反时限：±20%
当 1.5Ir2 ≤ I ＜ Ir3，定时限动作；
800 800 Ir2=(2-2.5-3-3.5-4-5-6-7-8-10)×Ir1 t2=0.06s，±0.02s
t2=0.1s，±0.03s
t2=0.2s，±0.04s
动作允差 ±10% t2=0.3s，±0.06s
