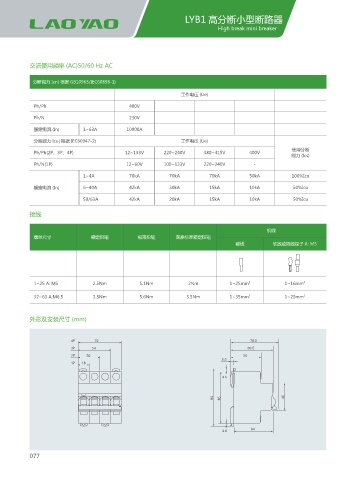

LYB1 高分断小型断路器
                                                                            High break mini breaker






           交流使用频率 (AC)50/60 Hz AC


            分断能力 Icn( 根据 GB10963/IEC60898-1)

                                                               工作电压 (Ue)
             Ph/Ph                           400V

             Ph/N                            230V
             额定电流 (In)        1~63A          10000A

             分断能力 Icu( 根据 IEC60947-2)                          工作电压 (Ue)
                                                                                                     使用分断
             Ph/Ph(2P、3P、4P)                12~133V      220~240V      380~415V        400V
                                                                                                     能力 (Ics)
             Ph/N(1P)                       12~60V       100~133V      220~240V         -
                              1~4A           70kA          70kA          70kA          50kA          100%Icu

             额定电流 (In)        6~40A          42kA          30kA          15kA          10kA           50%Icu
                              50/63A         42kA          20kA          15kA          10kA           50%Icu

           接线


                                                                                             铜线
             螺丝尺寸               额定扭矩            极限扭矩          国家标准额定扭矩
                                                                                  硬线           软线或箍线端子 A: M5






             1~25 A: M5          2.5Nm           5.1Nm            2Nm           1~25mm 2           1~16mm 2

             32~63 A:M6.5        3.5Nm           5.6Nm           3.5Nm          1~35mm 2           1~25mm 2



           外形及安装尺寸 (mm)





                          1
                          1

                          1
                          1

                          1


                          1



                          1
                          1







                                    NN
           077                      NN     NN
                                          NN
                                                        %*/
                                            1;
                                            1;          %*/
                                                          NN
                                                          NN
                                                                                               c
                                                                                               c
                                                          ߶ᜈڙ  NNಕэ࠭ᢽʼ
                                                          ߶ᜈڙ  NNಕэ࠭ᢽʼ                ߶ᜈழՓ༦า
                                                                                      ߶ᜈழՓ༦า
