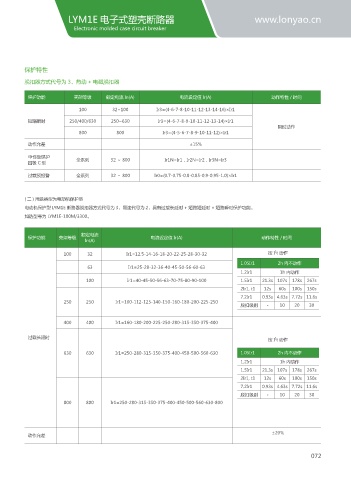

LYM1E 电子式塑壳断路器 www.lonyao.cn
Electronic molded case circuit breaker

保护特性

脱扣器方式代号为 3，热动 + 电磁脱扣器

保护功能 壳架等级 额定电流 In(A) 电流设定值 Ir(A) 动作特性 / 时间

100 32~100 Ir3=(4-6-7-8-10-11-12-13-14-16)×Ir1
短路瞬时 250/400/630 250~630 Ir3=(4-6-7-8-9-10-11-12-13-14)×Ir1
瞬时动作
800 800 Ir3=(4-5-6-7-8-9-10-11-12)×Ir1
动作允差 ±15%

中性极保护 全系列 32 ～ 800 Ir1N=Ir1，Ir2N=Ir2，Ir3N=Ir3
四极C型

过载预报警 全系列 32 ～ 800 Ir0=(0.7-0.75-0.8-0.85-0.9-0.95-1.0)×Ir1

( 二 ) 用途类型为电动机保护型
电动机保护型 LYM1E 断路器脱扣器方式代号为 3，用途代号为 2，具有过载长延时 + 短路短延时 + 短路瞬时保护功能。
如选型号为 LYM1E-100M/3300。

额定电流
保护功能 壳架等级 电流设定值 Ir(A) 动作特性 / 时间
In(A)
2
100 32 Ir1=12.5-14-16-18-20-22-25-28-30-32 按I t 动作
1.05Ir1 2h 内不动作
63 Ir1=25-28-32-36-40-45-50-56-60-63
1.2Ir1 1h 内动作
100 Ir1=40-45-50-56-63-70-75-80-90-100 1.5Ir1 21.3s 107s 178s 267s
2Ir1, t1 12s 60s 100s 150s
7.2Ir1 0.93s 4.63s 7.72s 11.6s
250 250 Ir1=100-112-125-140-150-160-180-200-225-250
脱扣级别 - 10 20 30

400 400 Ir1=160-180-200-225-250-280-315-350-375-400

过载长延时 2
按I t 动作
630 630 Ir1=250-280-315-350-375-400-450-500-560-630 1.05Ir1 2h 内不动作
1.2Ir1 1h 内动作
1.5Ir1 21.3s 107s 178s 267s
2Ir1, t1 12s 60s 100s 150s
7.2Ir1 0.93s 4.63s 7.72s 11.6s
脱扣级别 - 10 20 30
800 800 Ir1=250-280-315-350-375-400-450-500-560-630-800

±20%
动作允差

072
