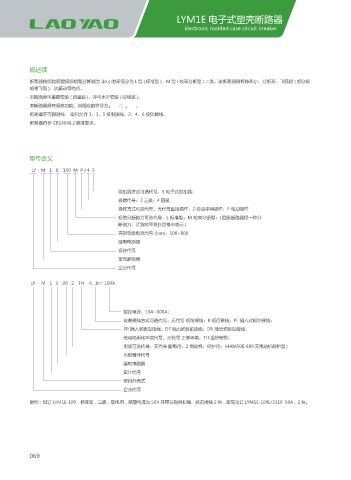

LYM1E 电子式塑壳断路器
Electronic molded case circuit breaker

概述续

断路器按照其额定极限短路分断能力 (Icu) 的高低分为 L 型 ( 标准型 )、M 型 ( 较高分断型 ) 二类。该断路器具有体积小、分断高、飞弧短 ( 部分规
格零飞弧 )、抗振动等特点。
本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
本断路器具有隔离功能，其相应的符号为： 。
断路器不可倒进线， 即只允许 1、3、5 接电源线，2、4、6 接负载线。
断路器符合 GB14048.2 标准要求。

型号含义

LY - M 1 E 100 M P / 4 3

脱扣器方式可选代号：3 电子式脱扣器；
极数代号：3 三极；4 四极
操作方式可选代号：无代号直接操作；Z 转动手柄操作；P 电动操作
短路分断能力可选代号：L 标准型；M 较高分断型；( 四极断路器仅一种分
断能力，订货时不需在型号中表示 )
壳架等级电流代号 (Inm)：100~800
漏电电路器
设计代号
塑壳断路器
企业代号

LY - M 1 E 00 2 TH R ,In= 100A

额定电流：10A~800A；
安装接线方式可选代号：无代号 板前接线；R 板后接线；PF 插入式板前接线；
PR 插入式板后接线；DF 抽出式板前接线；DR 抽出式板后接线；
使用场所和环境代号：无代号 正常环境；TH 湿热带型；
用途可选代号：无代号 配电用；2 电动机；保护用；(HAM50E-800 无电动机保护型 )
内部附件代号
漏电电路器
设计代号
塑料外壳式
企业代号

举例：如订 LYM1E-100，标准型，三极，配电用，额定电流为 50A 并带分励脱扣器、板前接线 2 台，即写为订 LYM1E-100L/3310 50A，2 台。
