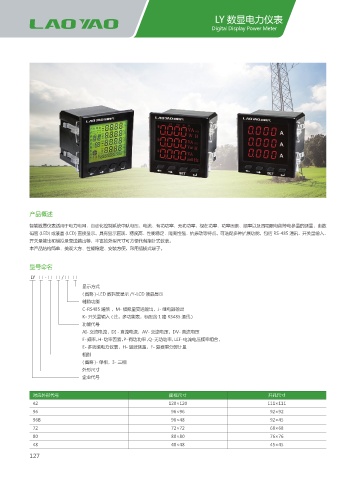

LY 数显电力仪表
Digital Display Power Meter

产品概述

智能数显仪表适用于电力电网、自动化控制系统中队电压、电流、有功功率、无功功率、视在功率、功率因素、频率以及四项限电能等电参量的测量，由数
码管 (LED) 或液晶 (LCD) 直接显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等特点。可选配多种扩展功能，包括 RS-485 通讯、开关量输入、
开关量输出和模拟量变送输出等，丰富的外型尺寸可方便代替指针式仪表。
本产品结构简单、美观大方、性能稳定、安装方便，采用插拔式端子。

型号命名

LY □ - □ □ / □ □
显示方式
( 省略 )-LED 数码管显示 /Y-LCD 液晶显示
辅助功能
C-RS485 通信 ，M- 模拟量变送输出，J- 继电器输出
K- 开关量输入 ( 注：多功能表，标配含 1 路 RS485 通讯 )
功能代号
AI- 交流电流，DI - 直流电流，AV- 交流电压，DV- 直流电压
F-频率， H-功率因素， P-有功功率， Q-无功功率， UIF-电流电压频率组合，
E- 多功能电力仪表，H- 谐波测量，F- 复费率分时计量
相别
( 省略 )- 单相，3- 三相
外形尺寸
企业代号

对应外形代号 面框尺寸 开孔尺寸
42 120×120 111×111
96 96×96 92×92
96B 96×48 92×45
72 72×72 68×68
80 80×80 76×76
48 48×48 45×45
127
