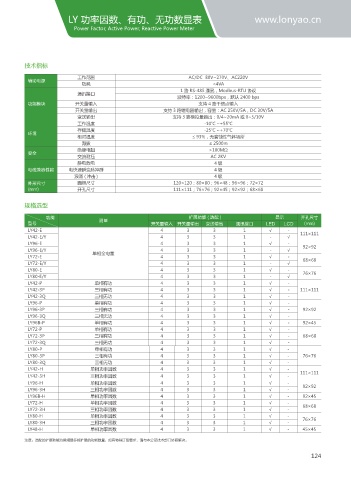

LY 功率因数、有功、无功数显表 www.lonyao.cn
Power Factor, Active Power, Reactive Power Meter

技术指标

工作范围 AC/DC 80V~270V、AC220V
辅助电源
功耗 <4VA
1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400 bps
功能模块 开关量输入 支持 4 路干结点输入
开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
工作温度 -10℃ ~+55℃
存储温度 -25℃ ~+70℃
环境
相对湿度 ≤ 93%，无腐蚀性气体场所
海拔 ≤ 2500m
绝缘电阻 >100MΩ
安全
交流耐压 AC 2KV
静电放电 4级
电磁兼容性能 电快速瞬变脉冲群 4级
浪涌(冲击) 4级
外形尺寸 面框尺寸 120×120；80×80；96×48；96×96；72×72
(mm) 开孔尺寸 111×111；76×76；92×45；92×92；68×68

规格选型

功能 测量 扩展功能 ( 选配 ) 显示 开孔尺寸
型号 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
LY42-E 4 3 3 1 √ － 111×111
LY42-E/Y 4 3 3 1 － √
LY96-E 4 3 3 1 √ － 92×92
LY96-E/Y 单相全电量 4 3 3 1 － √
LY72-E 4 3 3 1 √ －
LY72-E/Y 4 3 3 1 － √ 68×68
LY80-E 4 3 3 1 √ － 76×76
LY80-E/Y 4 3 3 1 － √
LY42-P 单相有功 4 3 3 1 √ －
LY42-3P 三相有功 4 3 3 1 √ － 111×111
LY42-3Q 三相无功 4 3 3 1 √ －
LY96-P 单相有功 4 3 3 1 √ －
LY96-3P 三相有功 4 3 3 1 √ － 92×92
LY96-3Q 三相无功 4 3 3 1 √ －
LY96B-P 单相有功 4 3 3 1 √ － 92×45
LY72-P 单相有功 4 3 3 1 √ －
LY72-3P 三相有功 4 3 3 1 √ － 68×68
LY72-3Q 三相无功 4 3 3 1 √ －
LY80-P 单相有功 4 3 3 1 √ －
LY80-3P 三相有功 4 3 3 1 √ － 76×76
LY80-3Q 三相无功 4 3 3 1 √ －
LY42-H 单相功率因数 4 3 3 1 √ － 111×111
LY42-3H 三相功率因数 4 3 3 1 √ －
LY96-H 单相功率因数 4 3 3 1 √ － 92×92
LY96-3H 三相功率因数 4 3 3 1 √ －
LY96B-H 单相功率因数 4 3 3 1 √ － 92×45
LY72-H 单相功率因数 4 3 3 1 √ － 68×68
LY72-3H 三相功率因数 4 3 3 1 √ －
LY80-H 单相功率因数 4 3 3 1 √ －
LY80-3H 三相功率因数 4 3 3 1 √ － 76×76
LY48-H 单相功率因数 4 3 3 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。

124
