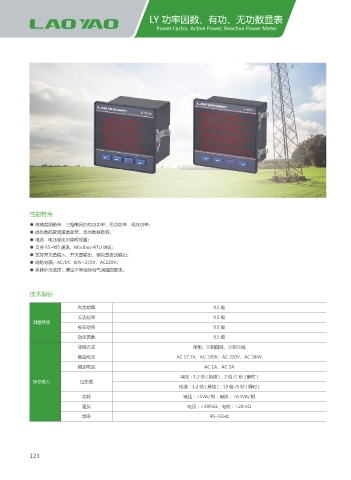

LY 功率因数、有功、无功数显表
Power Factor, Active Power, Reactive Power Meter

性能特点

● 高精度测量单、三相电网的有功功率、无功功率、视在功率；
● 提供数码管或液晶显示，本地数据查询；
● 电流、电压变比可编程设置；
● 支持 RS-485 通讯，Modbus-RTU 协议；
● 支持开关量输入、开关量输出、模拟量变送输出；
● 辅助电源：AC/DC 80V~270V、AC220V；
● 多种外形选择，满足不同柜体电气回路的要求。

技术指标

有功功率 0.5 级

无功功率 0.5 级
测量精度
视在功率 0.5 级
功率因数 0.5 级
接线方式 单相、三相四线、三相三线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
信号输入 过负载
电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
功耗 电压：<1VA/ 相，电流：<0.4VA/ 相

阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz
