LYK 数显电力仪表 www.lonyao.cn
Digital Display Power Meter

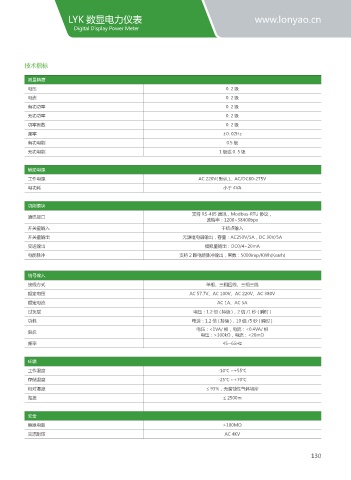

技术指标

测量精度
电压 0. 2 级
电流 0. 2 级
有功功率 0. 2 级
无功功率 0. 2 级
功率因数 0. 2 级
频率 ±0. 02Hz
有功电能 0.5 级
无功电能 1 级或 0. 5 级

辅助电源
工作电源 AC 220V( 默认 )、AC/DC80-275V
电功耗 小于 4VA

功能模块
支持 RS-485 通讯，Modbus-RTU 协议，
通讯接口
波特率：1200~38400bps
开关量输入 干结点输入
开关量输出 无源继电器输出，容量：AC250V/5A，DC 30V/5A
变送输出 模拟量输出：DC0/4~20mA
电能脉冲 支持 2 路电能脉冲输出，常数：5000imp/KWh(Kvarh)

信号输入
接线方式 单相、三相四线、三相三线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
过负载 电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
功耗 电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗
电压：>300kΩ，电流：<20mΩ
频率 45~65Hz

环境
工作温度 -10℃ ~+55℃
存储温度 -25℃ ~+70℃
相对湿度 ≤ 93%，无腐蚀性气体场所
海拔 ≤ 2500m

安全
绝缘电阻 >100MΩ
交流耐压 AC 4KV
