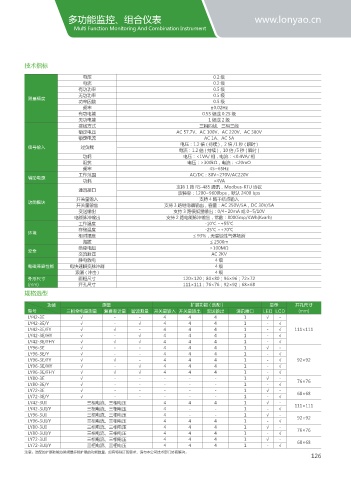

多功能监控、组合仪表 www.lonyao.cn
Multi Function Monitoring And Combination Instrument

技术指标

电压 0.2 级
电流 0.2 级
有功功率 0.5 级
无功功率 0.5 级
测量精度
功率因数 0.5 级
频率 ±0.02Hz
有功电能 0.5S 级或 0.2S 级
无功电能 1级或2级
接线方式 三相四线、三相三线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
信号输入 过负载
电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz
工作范围 AC/DC：80V~270V/AC220V
辅助电源
功耗 <4VA
支持 1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400 bps
开关量输入 支持 4 路干结点输入
功能模块
开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
电能脉冲输出 支持 2 路电能脉冲输出，常数：8000imp/KWh(Kvarh)
工作温度 -10℃ ~+55℃
存储温度 -25℃ ~+70℃
环境
相对湿度 ≤ 93%，无腐蚀性气体场所
海拔 ≤ 2500m
绝缘电阻 >100MΩ
安全
交流耐压 AC 2KV
静电放电 4级
电磁兼容性能 电快速瞬变脉冲群 4级
浪涌(冲击) 4级
外形尺寸 面框尺寸 120×120；80×80；96×96；72×72
(mm) 开孔尺寸 111×111；76×76；92×92；68×68
规格选型

功能 测量 扩展功能 ( 选配 ) 显示 开孔尺寸
型号 三相全电量测量 复费率计量 谐波测量 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
LY42-3E √ - － 4 4 4 1 √ -
LY42-3E/Y √ － √ 4 4 4 1 － √
LY42-3E/FY √ √ － 4 4 4 1 － √ 111×111
LY42-3E/HY √ － √ 4 4 4 1 － √
LY42-3E/FHY √ √ √ 4 4 4 1 － √
LY96-3E √ － － 4 4 4 1 √ －
LY96-3E/Y √ － － 4 4 4 1 － √
LY96-3E/FY √ √ － 4 4 4 1 － √ 92×92
LY96-3E/HY √ － √ 4 4 4 1 － √
LY96-3E/FHY √ √ √ 4 4 4 1 － √
LY80-3E √ － － － － － 1 √ － 76×76
LY80-3E/Y √ － － － － － 1 － √
LY72-3E √ － － － － － 1 √ － 68×68
LY72-3E/Y √ － － － － － 1 － √
LY42-3UI 三相电流、三相电压 4 4 4 1 √ － 111×111
LY42-3UI/Y 三相电流、三相电压 4 － － 1 - √
LY96-3UI 三相电流、三相电压 4 － － 1 √ - 92×92
LY96-3UI/Y 三相电流、三相电压 4 4 4 1 － √
LY80-3UI 三相电流、三相电压 4 4 4 1 √ － 76×76
LY80-3UI/Y 三相电流、三相电压 4 4 4 1 － √
LY72-3UI 三相电流、三相电压 4 4 4 1 √ - 68×68
LY72-3UI/Y 三相电流、三相电压 4 4 4 1 － √
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
