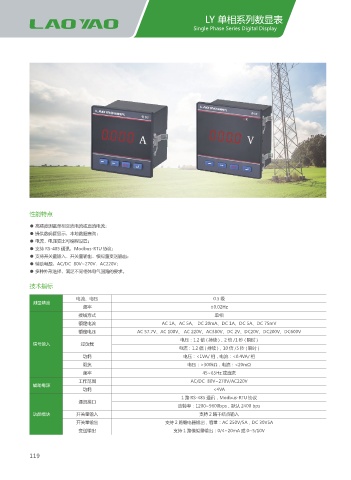

LY 单相系列数显表
Single Phase Series Digital Display

性能特点

● 高精度测量单相交流电流或直流电流；
● 提供数码管显示，本地数据查询；
● 电流、电压变比可编程设置；
● 支持 RS-485 通讯，Modbus-RTU 协议；
● 支持开关量输入、开关量输出、模拟量变送输出；
● 辅助电源：AC/DC 80V~270V、AC220V；
● 多种外形选择，满足不同柜体电气回路的要求。

技术指标

电流、电压 0.5 级
测量精度
频率 ±0.02Hz
接线方式 单相
额定电流 AC 1A、AC 5A、 DC 20mA、DC 1A、DC 5A、DC 75mV
额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V、DC 2V、DC20V、DC200V、DC600V
电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
信号输入 过负载
电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz 或直流
工作范围 AC/DC 80V~270V/AC220V
辅助电源
功耗 <4VA
1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400 bps
功能模块 开关量输入 支持 2 路干结点输入
开关量输出 支持 2 路继电器输出，容量：AC 250V/5A，DC 30V5A
变送输出 支持 1 路模拟量输出：0/4~20mA 或 0~5/10V
