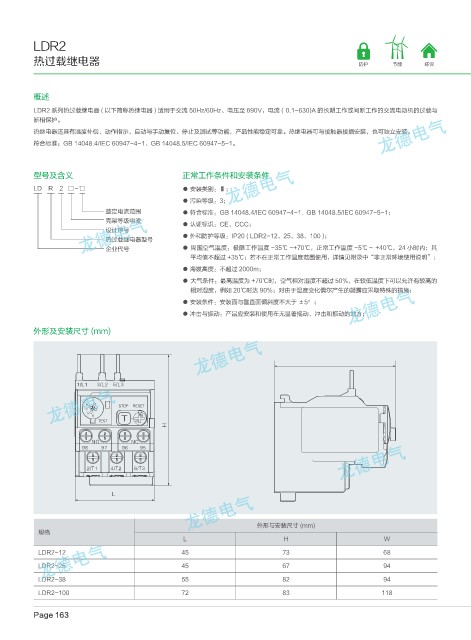

LDR2

热过载继电器 防护 节能 环保

概述
LDR2 系列热过载继电器 ( 以下简称热继电器 ) 适用于交流 50Hz/60Hz、电压至 690V，电流 ( 0.1-630)A 的长期工作或间断工作的交流电动机的过载与
断相保护。
热继电器还具有温度补偿、动作指示、自动与手动复位、停止及测试等功能，产品性能稳定可靠。热继电器可与接触器接插安装，也可独立安装。
符合标准：GB 14048.4/IEC 60947-4-1、GB 14048.5/IEC 60947-5-1。

型号及含义 正常工作条件和安装条件
LD R 2 □-□ ● 安装类别：Ⅲ；
● 污染等级：3；
整定电流范围 ● 符合标准：GB 14048.4/IEC 60947-4-1. GB 14048.5/IEC 60947-5-1；
壳架等级电流
● 认证标识：CE、CCC；
设计序号
● 外和防护等级：IP20 ( LDR2-12、25、38、100 )；
热过载继电器型号
企业代号 ● 周围空气温度：极限工作温度 -35℃ ~+70℃，正常工作温度 -5℃～ +40℃，24 小时内；其
平均值不超过 +35℃；若不在正常工作温度范围使用，详情见附录中“非正常环境使用说明”；
● 海拔高度：不超过 2000m；
● 大气条件：最高温度为 +70℃时，空气相对湿度不超过 50%，在较低温度下可以允许有较高的
相对湿度，例如 20℃时达 90%；对由于湿度变化偶尔产生的凝露应采取特殊的措施；
● 安装条件：安装面与垂直面倾斜度不大于 ±5°；
● 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方；

外形及安装尺寸 (mm)

1 1/L1/L1 3/L2 5/L3

A
9 STOP RESET
11 10
T H
12
TEST A
H
NO NC
98 97 96 95

2/T1 4/T2 6/T3

L

外形与安装尺寸 (mm)
规格
L H W
LDR2-12 45 73 68
LDR2-25 45 67 94
LDR2-38 55 82 94
LDR2-100 72 83 118
