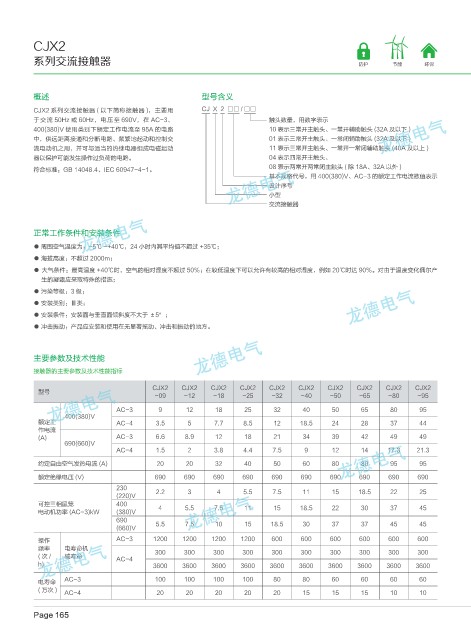

Page 174 - 龙德电气科技有限公司

CJX2

系列交流接触器 防护 节能 环保

概述 型号含义
CJX2 系列交流接触器 ( 以下简称接触器 )，主要用 CJ X 2 □□ / □□
于交流 50Hz 或 60Hz，电压至 690V，在 AC-3、 触头数量，用数字表示
400(380)V 使用类别下额定工作电流至 95A 的电路 10 表示三常开主触头、一常开辅助触头 (32A 及以下 )
中，供远距离接通和分断电路、频繁地起动和控制交 01 表示三常开主触头、一常闭辅助触头 (32A 及以下 )
流电动机之用，并可与适当的热继电器组成电磁起动 11 表示三常开主触头、一常开一常闭辅助触头 (40A 及以上 )
器以保护可能发生操作过负荷的电路。 04 表示四常开主触头、
08 表示两常开两常闭主触头 ( 除 18A、32A 以外 )
符合标准：GB 14048.4、IEC 60947-4-1。
基本规格代号，用 400(380)V、AC-3 的额定工作电流数值表示
设计序号
小型
交流接触器

正常工作条件和安装条件
● 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
● 海拔高度：不超过 2000m；
● 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施；
● 污染等级：3 级；
● 安装类别：Ⅲ类；
● 安装条件：安装面与垂直面倾斜度不大于 ±5°；
● 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能
接触器的主要参数及技术性能指标

CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2
型号
-09 -12 -18 -25 -32 -40 -50 -65 -80 -95
AC-3 9 12 18 25 32 40 50 65 80 95
400(380)V
额定工 AC-4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
作电流
(A) AC-3 6.6 8.9 12 18 21 34 39 42 49 49
690(660)V
AC-4 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
约定自由空气发热电流 (A) 20 20 32 40 50 60 80 80 95 95
额定绝缘电压 (V) 690 690 690 690 690 690 690 690 690 690
230 2.2 3 4 5.5 7.5 11 15 18.5 22 25
(220)V
可控三相鼠笼 400 4 5.5 7.5 11 15 18.5 22 30 37 45
电动机功率 (AC-3)kW (380)V
690 5.5 7.5 10 15 18.5 30 37 37 45 45
(660)V
操作 AC-3 1200 1200 1200 1200 600 600 600 600 600 600
频率 电寿命机 300 300 300 300 300 300 300 300 300 300
(次/ 械寿命 AC-4
h) 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600

AC-3 100 100 100 100 80 80 60 60 60 60
电寿命
(万次)
AC-4 20 20 20 20 20 15 15 15 10 10
